Промышленные корпуса пластиковых фильтров и решения для картриджных фильтров

Индивидуальные варианты пластиковых корпусов фильтров для нужд OEM-производителей и специальных проектов

Заказчикам, работающим по схеме OEM, дистрибьюторам, системным интеграторам, подрядчикам по водоочистке и EPC-командам может потребоваться корпус, который будет соответствовать существующей платформе или схеме проекта, а не стандартная готовая конструкция.

В зависимости от требований проекта индивидуальные конфигурации могут включать:

• материал корпуса;
• количество и формат картриджей;
• размеры корпуса;
• положение входного и выходного отверстий;
• резьбовые или фланцевые соединения;
• устройство для выпуска и слива;
• материал уплотнения;
• интерфейс картриджа;
• конструкция крепления;
• требования к давлению;
• фитинги, предназначенные для конкретного проекта;
• интеграция в существующую фильтрационную установку.

Полезный запрос на индивидуальную настройку должен содержать техническое описание процесса, а не только фотографию необходимого корпуса. Чем полнее информация об эксплуатации, тем проще оценить предложенное решения в области фильтрации по сравнению с фактическими требования к заявке.

В случае проектов по поставкам оригинального оборудования (OEM) или повторных заказов покупателям, возможно, также потребуется подтвердить порядок управления ревизиями чертежей, идентификацию заменяемых элементов, требования к упаковке, объемы поставок по проекту и документацию перед оформлением заказа.

Материалы корпуса фильтра: полипропилен, ПВДФ, ПВХ или металл?

Материал корпуса следует выбирать с учетом рабочей среды, рабочей температуры, давления, метода очистки, условий установки и предполагаемых условий эксплуатации. Не существует единого материала, который был бы оптимальным выбором для всех случаев применения.

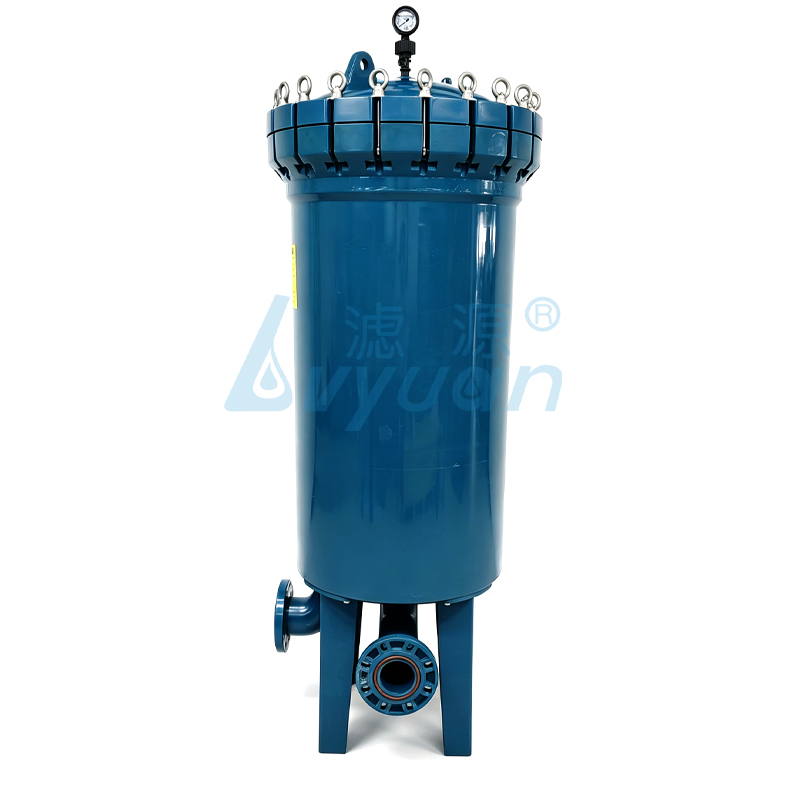

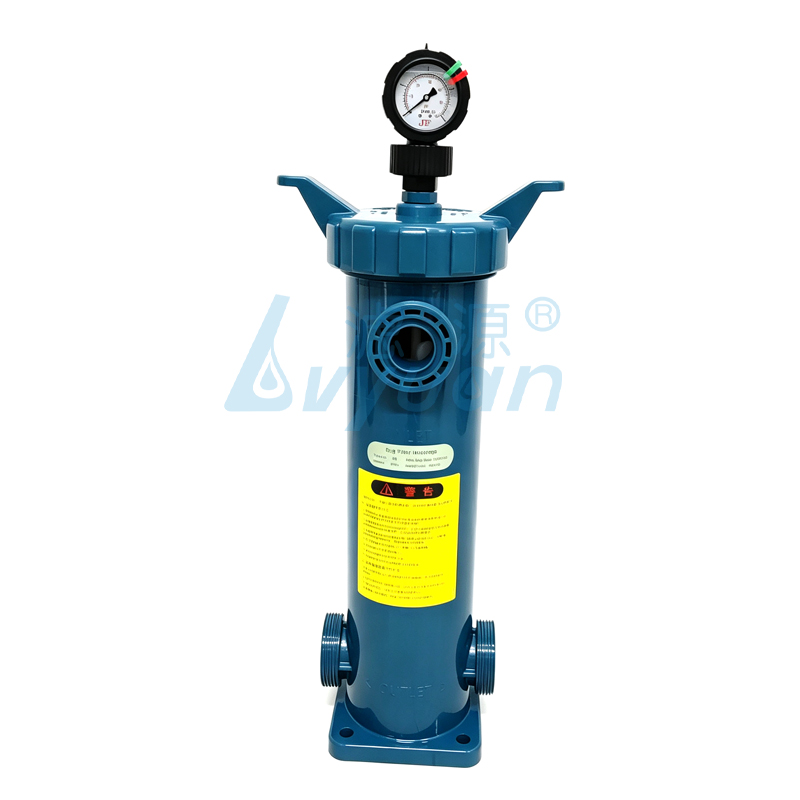

Корпус фильтра из полипропилена

A полипропилен Жилые здания часто рассматриваются в качестве объектов для очистки воды и определенных видов применения в химической промышленности, поскольку изготовлено из полипропилена может обеспечить необходимую химическую совместимость и одновременно предотвратить коррозию металлов. Полипропилен также широко используется в качестве фильтрующего материала и материала для изготовления картриджей в тех случаях, когда важна химическая совместимость.

Однако в случае реальной системы необходимо проверить химическую совместимость всей сборки в целом — включая корпус, картридж, уплотнительные кольца, клеи или связующие материалы, фитинги, а также рабочую температуру.

ПВДФ и другие инженерные пластики

ПВДФ может рассматриваться в тех случаях, когда технологический процесс требует иных характеристик химической или термостойкости, чем у полипропилена. ПВХ и нейлон также используются в некоторых системах, связанных с перекачкой жидкостей, однако их пригодность зависит от конкретного химического вещества, его концентрации, температуры, давления и механических требований.

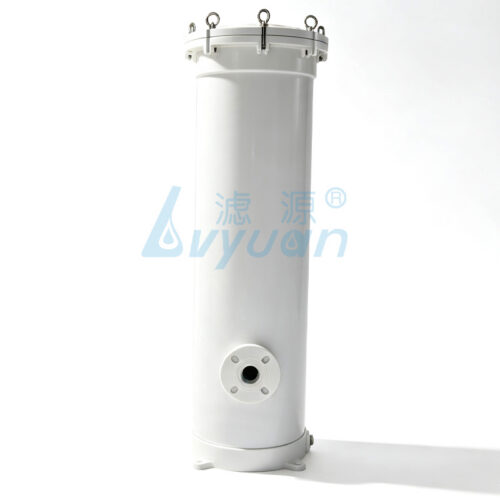

Специальные конструкции из инженерного пластика также могут включать армированные или армированный стекловолокном компоненты, для которых требуются повышенные механические характеристики.

Нержавеющая сталь и углеродистая сталь

Металлические корпуса по-прежнему остаются актуальными в тех случаях, когда для данного применения требуется повышенная механическая прочность, эксплуатация в условиях повышенных нагрузок, санитарная конструкция или иные требования к сроку службы. Варианты из нержавеющей стали, такие как 304 часто встречаются в промышленном фильтрующем оборудовании, в то время как углеродистая сталь может рассматриваться в качестве подходящего решения для технологических сред, не вызывающих коррозию.

Металл не следует автоматически считать более качественным, чем пластиковые корпуса, при этом не следует автоматически считать, что пластик является более экономичным решением. Стоимость жизненного цикла также зависит от коррозии, замены картриджей, доступности для технического обслуживания, простоев, условий монтажа и самой технологической жидкости.

Для высокая температура В случае эксплуатации при повышенном давлении конструкцию следует проверять с учетом фактических номинальных рабочих параметров, указанных производителем, а не исходить из того, что одного только названия материала достаточно для подтверждения его пригодности.

Совместимость картриджных фильтров и конфигурация корпуса

Жилищное строительство и патронный фильтр должны работать как единая система. Недостаточно просто обеспечить соответствие номинальной длины картриджа.

К важным факторам, влияющим на совместимость, относятся: внешний диаметр картриджа, фактическая длина, конструкция уплотнения, конфигурация торцов, внутренняя опора корпуса, направление потока, поведение при перепаде давления, а также размер зазора, необходимого для извлечения.

Длина и диаметр патрона

Обычные системы могут быть построены на основе картриджей стандартного формата или проприетарных элементов большого диаметра. Компактные форматы, такие как узкопрофильный картриджи отличаются от более крупных большой синий или bb корпуса фильтров для воды типа «style», в то время как большой и понятный Такой корпус можно выбрать в тех случаях, когда целесообразно проводить визуальный осмотр детали или жидкости.

A пластиковый картридж Поэтому размер корпуса необходимо указывать не только в виде номинальной длины, например “10 дюймов” или “20 дюймов”. Фактическое соответствие размеров следует проверять по чертежам картриджа и корпуса.

DOE, 222 и соглашения с открытым сроком действия

DOE обычно подразумевает конструкцию картриджа с двумя открытыми концами. В других корпусах может использоваться 222 Соединение с уплотнительным кольцом или другая система фиксации с закрытыми концами. А открытый конец Такая конфигурация может потребовать использования других компрессионных и уплотнительных элементов по сравнению с картриджем, имеющим формованные торцевые крышки с уплотнительными кольцами.

Устройство уплотнения имеет большое значение, поскольку обход картриджа может снизить заданную эффективность фильтрации даже при правильном микрон Выбран носитель.

Плиссированные, глубокие и специальные картриджи

Корпус картриджа может быть выполнен для:

• гофрированные картриджи для увеличения эффективной площади фильтрующего материала;
• картриджи типа «melt-blown» или другие глубинные картриджи для улавливания твердых частиц;
• элементы со струнной обмоткой для определенных задач общего назначения;
• предфильтры, совместимые с мембранами;
• специализированные носители для химической промышленности;
• большего диаметра с высоким расходом элементы.

Материал картриджа играет не менее важную роль. Полипропилен, полиэстер, нейлон и другие материалы обладают различными химическими и термическими характеристиками.

При замене существующего агрегата — будь то Хейворд жилье, а Одиночный фильтр серии Filtrafine DJ-P, a Корпус для одного фильтра серии DJ-P, либо систему другого производителя — предоставьте имеющийся чертеж, размеры картриджа, детали соединений и условия эксплуатации, а не исходите из предположения о взаимозаменяемости. А комплект адаптеров В некоторых системах это, возможно, технически осуществимо, однако совместимость необходимо оценивать в каждом конкретном случае.

Корпус фильтра с высокой пропускной способностью или обычный картриджный фильтр?

A корпус высокопоточного фильтра становится привлекательным решением, когда для процесса требуется более высокая пропускная способность по жидкости и в противном случае потребовалось бы большое количество стандартных картриджей. В системах с высокой пропускной способностью используются картриджи увеличенного формата, что позволяет сократить количество элементов, необходимых для данного технологического процесса. Этот принцип конструкции наглядно демонстрируют коммерческие системы с высокой пропускной способностью от известных производителей.

Меньшее количество картриджей может означать:

• меньшая занимаемая площадь корпуса;
• меньше отдельных элементов, которые нужно удалить;
• меньшее количество мест уплотнения картриджа;
• более простое ведение инвентаризации на некоторых объектах;
• сокращение времени на замену, в зависимости от конструкции системы.

Однако высокая пропускная способность не всегда означает снижение эксплуатационных затрат. Инженерам следует сравнить стоимость картриджей, степень загрязнения твердыми частицами, перепад давления, доступное пространство для монтажа, требования к утилизации и доступность запасных частей.

Традиционные картриджные конструкции могут оставаться целесообразным выбором в случаях с небольшими расходами, трубопроводами небольшого диаметра, широко доступными сменными фильтрующими элементами или в системах, где на нескольких ступенях фильтрации используются привычные отраслевой стандарт форматы картриджей.

Применение фильтров в системах водоснабжения, химической промышленности и технологических процессах

Корпуса картриджей поддерживают широкий спектр области применения фильтрации, однако материалы фильтрующего элемента картриджа и корпуса всегда должны подбираться с учетом конкретной жидкости.

Промышленная вода и технологическая вода

Для промышленная вода, фильтр способен удалять взвешенные частицы перед такими устройствами, как насосы, распылительные форсунки, теплообменники или последующие процессы очистки. Требуется качество воды, на выбор подходящей конфигурации влияют степень загрязнения частицами и частота замены картриджа.

Предварительная очистка методом обратного осмоса

Картриджный фильтр обычно используется в качестве этапа доочистки или защитной фильтрации в рамках обратный осмос Предварительная очистка. Её задача заключается в уменьшении количества взвешенных частиц, попадающих в последующее оборудование; требуемый степень очистки фильтра следует определять исходя из общей схемы очистки, а не рассматривать как универсальное значение.

Общие принципы фильтрации воды

В фильтрация воды В системах корпуса картриджей могут устанавливаться после грубой фильтрации или перед чувствительным оборудованием. Области применения, связанные с питьевая вода требуют соответствующих материалов и экспертизы со стороны регулирующих органов. Ссылки на FDA Требования или соответствие нормам, касающимся контакта с пищевыми продуктами, должны устанавливаться только в отношении конкретно задокументированных материалов и изделий — их нельзя определять исходя исключительно из типа материала.

Производство продуктов питания и напитков

В еда и напитки При выборе услуг покупатели, как правило, оценивают простоту очистки, документацию по материалам, совместимость с технологическими процессами, конструкцию картриджей и требования к контролю загрязнения. Необходимо убедиться в соответствии конкретного корпуса и поставляемого фильтрующего материала нормативным и санитарным требованиям.

Фильтрация химических и коррозионных жидкостей

В условиях, когда существует риск коррозии металлических деталей, при выборе материалов для изготовления корпуса целесообразно отдавать предпочтение полимерным материалам. Корпус может задерживать твердые частицы, содержащиеся в совместимых кислотах, щелочах, химических промежуточных продуктах или технологических растворах, однако перед выбором полипропилена, PVDF, ПВХ или другого материала необходимо уточнить концентрацию химических веществ и рабочую температуру.

Смазочные материалы и технологические жидкости

Картриджные системы также могут удалять взвешенные твердые частицы из совместимых смазочное вещество а также контурах технологической жидкости для защиты оборудования, расположенного ниже по потоку. Вязкость приобретает особое значение, поскольку жидкости с более высокой вязкостью могут вызывать более значительный перепад давления на фильтре.

В каждом приложении осуществляется контроль над целью загрязнение удаление — а не просто установка картриджа с наименьшим номиналом из имеющихся в наличии.

На что следует обратить внимание промышленным покупателям перед заказом корпуса фильтра?

На первом месте стоит техническая пригодность, однако коммерческие аспекты могут существенно повлиять на долгосрочную эксплуатационную пригодность системы.

Службы закупок и инженерные подразделения должны подтвердить полный перечень требований: конфигурацию корпуса, артикул картриджа, уплотнительные материалы, технологические соединения, рабочий диапазон и количество.

Обратите особое внимание на сменные картриджи. Низкая начальная стоимость корпуса может оказаться менее привлекательной, если сменный элемент трудно найти в продаже или он имеет нестандартную геометрию, которая не была учтена при покупке.

Важно также обеспечить доступ для технического обслуживания. Убедитесь, что у операторов достаточно места для откручивания отстойник, откройте резервуар, извлеките картридж и осмотрите уплотнение, не демонтируя прилегающие трубопроводы.

При закупках для проектов и в рамках OEM-программы перед размещением заказа запросите документы, требуемые вашей организацией. К ним могут относиться чертежи с размерами, информация о материалах, инструкции по эксплуатации, артикулы картриджей, сведения об упаковке или другая согласованная документация.

Это особенно важно для требовательная промышленность объекты, на которых решения о закупках оказывают влияние на работы бригад технического обслуживания и инженеров-технологов еще долгое время после ввода в эксплуатацию.

Часто задаваемые вопросы

Что такое корпус картриджного фильтра?

Корпус картриджного фильтра представляет собой герметичный узел, предназначенный для размещения одного или нескольких сменных фильтрующих картриджей и пропускания технологической жидкости через фильтрующий материал. Корпус обеспечивает подключение к трубопроводам и фиксацию картриджа, тогда как сам картридж осуществляет непосредственное удаление твердых частиц. Поэтому выбор корпуса и картриджа следует рассматривать комплексно.

В каких случаях следует выбирать полипропилен в качестве материала для корпуса фильтра?

Полипропилен можно рассматривать в качестве материала, если его химические, температурные и механические характеристики совместимы с технологической жидкостью и условиями эксплуатации. Он часто используется в фильтрующих изделиях, где важна химическая совместимость. При окончательном выборе материала следует также учитывать уплотнительные кольца, картриджи и другие компоненты, контактирующие с жидкостью.

Какие картриджи подходят для корпуса картриджного фильтра?

Совместимость зависит от длины картриджа, его диаметра, конфигурации торцов, способа уплотнения и внутренних фиксирующих элементов корпуса. Интерфейсы типа DOE, 222 и другие не являются автоматически взаимозаменяемыми. Если совместимость при замене является одним из требований к закупке, необходимо предоставить чертеж имеющегося картриджа или его артикул.

Как выбрать степень очистки в микронах?

Выберите степень очистки фильтра с учетом размера целевых загрязнений, требований к последующему оборудованию и нагрузки твердыми частицами на входе. Использование картриджа с более мелкой степенью очистки не всегда гарантирует более высокую эффективность системы; это может привести к увеличению перепада давления или частоты замены, если в технологическом процессе присутствуют значительные количества более крупных твердых частиц.

Могут ли пластиковые корпуса фильтров выдерживать воздействие коррозионных жидкостей?

Некоторые пластиковые материалы корпуса могут быть пригодны для использования с отдельными агрессивными жидкостями, однако их совместимость зависит от конкретного химического вещества и условий эксплуатации. Необходимо учитывать состав жидкости, её концентрацию, температуру и давление наряду с материалом корпуса, уплотнительным кольцом, картриджем и фитингами. Не следует полагаться на химическую совместимость, исходя исключительно из названия материала корпуса.

В каких случаях стоит рассмотреть возможность использования картриджной системы с высоким расходом?

Систему с высоким расходом стоит рассмотреть в тех случаях, когда для обеспечения необходимой пропускной способности в противном случае потребовалось бы использовать большое количество обычных картриджей или более крупный многокартриджный блок. В подходящих случаях применения форматы с высоким расходом позволяют сократить количество картриджей и уменьшить занимаемую площадь. При этом по-прежнему необходимо сравнивать такие показатели, как перепад давления, доступность запасных частей, загрузка твердыми частицами и затраты на жизненный цикл.

Можно ли заменить имеющийся корпус на корпус для картриджа другого производителя?

В принципе, да, но при замене следует ориентироваться на габариты и эксплуатационные требования, а не только на номинальный размер. Необходимо проверить геометрию картриджа, соединения, расход, давление, температуру, материалы уплотнений, способ крепления и монтажный зазор. Для существующей марки или серийный фильтр, предоставление исходной информации о модели и чертежей позволяет снизить риск несовместимости.

Какую информацию необходимо предоставить для получения коммерческого предложения на корпус фильтра?

Укажите рабочую жидкость, требуемый расход, степень очистки, рабочее давление, рабочую температуру, длину и диаметр картриджа, тип соединения картриджа, входные/выходные патрубки, предпочтительный материал корпуса и необходимое количество. Кроме того, укажите концентрацию химических веществ, имеющиеся модели картриджей, особые требования к монтажу и потребности в документации от производителя (OEM), если это применимо.

Запросить решение по корпусу фильтра

Для нового корпус фильтра, будь то проект по замене оборудования, система OEM или индивидуальные требования к картриджной фильтрации, перед окончательным утверждением конфигурации пришлите информацию об условиях эксплуатации. Укажите технологическую жидкость, требуемый расход, целевую степень очистки, нормальное и максимальное давление, рабочую температуру, размер картриджа, конфигурацию торцов картриджа, тип соединения и количество единиц для проекта.

Эти данные позволяют оценить материал корпуса, совместимость картриджей, схему уплотнения и конфигурацию потока в рамках единой системы фильтрации. После этого вы можете запросить коммерческое предложение, технические характеристики, информацию о размерах, обзор сменных картриджей или обсудить требования к индивидуальной настройке, связанные с конкретным проектом.
