Техническое обслуживание корпуса фильтра для защиты мембран обратного осмоса

Когда не уделяют должного внимания корпусу фильтра, каждое нарушение в системе, расположенное выше по потоку, приводит к возникновению дифференциального давления, образованию хлора, накоплению твердых частиц, образованию биопленки, образованию накипи и, в конечном итоге, к тому неприятному вызову сервисной службы, когда все обвиняют мембрану обратного осмоса, хотя она была лишь свидетелем. Зачем же продолжать допрашивать жертву?

Мне доводилось бывать на объектах, где операторы могли назвать показатель проводимости на выходе системы обратного осмоса (RO) наизусть, но при этом не имели ни малейшего представления о том, когда в последний раз проверяли уплотнительное кольцо корпуса картриджа. Это говорит мне о том, что на объекте устраняют лишь симптомы, а не причины. Что касается защиты мембраны обратного осмоса, то самое недорогое оборудование, как правило, приводит к самым дорогостоящим видам отказов: загрязнённый корпус, сплющённый картридж, негерметичное уплотнение или наполовину очищенный отстойник, который постепенно подаёт на мембрану мелкие частицы.

Вот в чём заключается сложная правда: обслуживание мембран обратного осмоса начинается не с напорного резервуара. Оно начинается с фильтрующего блока.

Как правило, вину возлагают на мембрану после того, как корпус вышел из строя

Большинство сбоев в работе систем обратного осмоса (RO) регистрируются как проблемы с мембранами, поскольку именно там становится заметной потеря производительности. Пропускная способность снижается. Расход соли увеличивается. Давление подачи воды растет. Химическая очистка проводится в два раза чаще, чем обычно. Затем кто-то заявляет, что причиной стала низкое качество мембранного слоя.

Возможно. Но я в этом сомневаюсь.

Мембранный слой — это не какой-то волшебный лист, а тщательно сконструированный полиамидный барьер, который не допускает проникновения взвешенных твердых частиц, окислителей, масла, органических отложений, железа, марганца, накипи и гидравлических ударов. Корпус фильтра призван уменьшить это воздействие, прежде чем оно достигнет мембранного слоя. Если корпус протекает изнутри, задерживает осадок, на нём образуется биопленка, выпадают волокна или отработанный предварительный фильтр слишком долго остаётся в системе, то за это расплачивается система обратного осмоса.

Именно поэтому уход за недвижимостью — это не просто уборка. Это обеспечение безопасности.

Правильно подобранный и обслуживаемый Плиссированный фильтрующий картридж из полипропилена для систем очистки воды может защитить последующие мембраны от попадания частиц, образовавшихся в результате разрыва, но только в том случае, если уплотнение корпуса, посадка картриджа, степень сжатия торцевой крышки и сроки замены рассматриваются как составные элементы одной и той же системы. Картридж премиум-класса в запущенном корпусе — это не защита премиум-класса. Это дорогостоящая безделушка.

Что на самом деле обеспечивает техническое обслуживание корпуса фильтра

Техническое обслуживание корпуса фильтра обеспечивает защиту по четырём направлениям: целостность картриджа, нормальную циркуляцию воды, надежность уплотнений и улавливание примесей до мембраны обратного осмоса. Проще говоря, корпус должен направлять воду через предварительный фильтр, а не вокруг него, не через треснувший байпасный канал и не через слой осадка, который становится «инкубатором» для биопленки.

На первый взгляд это выглядит как стандартная ситуация. Но это не так.

Мне действительно доводилось видеть корпуса, вскрытые после “планового обслуживания”, когда картридж был заменен, но чаша так и не была очищена. Водитель заменил фильтр, оставив внутри коричневый осадок, волокна картриджа, остатки прокладки и микробиологическую пленку. Затем от нового картриджа требовали работать внутри грязного напорного корпуса. Это все равно что опустить стерильные перчатки прямо в канистру с маслом и назвать эту операцию гигиеничной.

Корпус защищает мембраны обратного осмоса только в тех случаях, когда имеют место следующие проблемы:

Картридж точно входит в гнездо, без каких-либо неровностей по краям или зазоров при сжатии.

Уплотнительный кольцо или прокладка обеспечивает равномерное уплотнение без каких-либо неровностей, разбухания, надрезов или химического воздействия.

Перед установкой нового фильтра внутреннюю поверхность корпуса необходимо очистить.

Перед возобновлением работы проверяются вентиляционное отверстие, сливная труба, хомут и заглушка.

Перед заменой и после неё регистрируются значения дифференциального напряжения.

Микрономентальный рейтинг картриджа определяется уровнем риска, связанного с питательной водой, а не настроением отдела закупок.

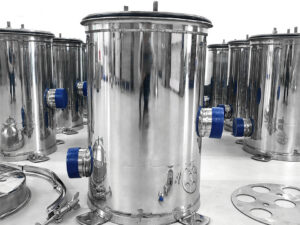

В промышленных системах я отдаю предпочтение корпусам из нержавеющей стали, если давление, уровень температуры, химический состав моющих растворов и механические нагрузки играют значительную роль. A Корпус углового фильтра из нержавеющей стали не всегда является обязательным условием для легкой водной полировки, однако на предприятиях, где используется горячая вода, применяются агрессивные методы очистки или наблюдаются значительные колебания содержания твердых частиц, пластиковые корпуса могут оказаться ложной экономией.

Недостоверные данные, которые операторы должны отслеживать

Забудьте о бесполезных данных. Отслеживайте факторы, предсказывающие повреждение мембраны.

Минимальный набор данных для технического обслуживания корпуса фильтра должен включать давление на входе, давление на выходе, перепад давления, мутность поступающей воды, показатель SDI (если предоставляется), содержание свободного хлора после угольной фильтрации, наработку картриджа, дату очистки, дату замены прокладки и инициалы оператора. Да, именно инициалы. Анонимные журналы технического обслуживания — это прямой путь к утрате ответственности.

Что касается замены предварительного фильтра системы обратного осмоса, я не одобряю правила, основанные исключительно на календарных сроках. “Каждые три месяца” — это звучит неплохо в таблице, но сырая вода не обращает внимания на календарь. Дожди, перелив из здания, сезонное цветение водорослей, техническое обслуживание трубопроводов, мелкие частицы угля и очистка контейнеров выше по потоку могут забить картридж за считанные дни.

Время плюс стресс.

Если дифференциальное давление в чистом картридже начинается с 0,05–0,15 МПа и резко растет, это означает либо фактическую нагрузку, либо накопление загрязнений, либо неправильное направление потока, либо неверный выбор размера фильтра, либо то, что картридж не выдерживает нагрузки и давления. Не стоит просто заменить его и продолжать работу. Раскройте корпус и изучите следы загрязнения. Грязь, ржавчина, отложения чёрного углерода, белый порошок, шлам или песок — каждый из этих признаков говорит о своём.

А если перепад давления вообще никогда не изменяется? Будьте настороже. Предфильтр, в котором при работе в загрязнённой среде не наблюдается повышения давления, может работать в режиме байпаса, быть рассчитан на слишком большую пропускную способность, недостаточно закреплён или неправильно установлен.

Молчание — это ложь.

Выбор картриджа — это вопрос технического обслуживания, а не просто решение о покупке

Люди спорят о замене фильтров для улавливания твердых частиц в системах обратного осмоса, как будто единственным важным фактором является размер пор в микронах. Но это не так. Картридж с размером пор 5 микрон может работать совершенно по-разному в зависимости от геометрии фильтрующего материала, способности удерживать загрязнения, герметичности торцевых крышек, расхода, химической совместимости и конструкции корпуса.

Гофрированный полипропилен подходит в тех случаях, когда требуются большая площадь поверхности, низкий перепад давления, а также возможность промывки или высокая пропускная способность. Картриджи с нитяной намоткой могут быть прочными и устойчивыми к загрязнению при работе с гораздо более крупными частицами, особенно в условиях глубокой загрузки. При предварительной очистке в процессах опреснения воды я бы обязательно внимательно рассмотрел водяные фильтры со струнной намоткой для целей опреснения воды когда в подаваемом материале содержится переменное количество твердых частиц, и оператору требуется надежная система улавливания пыли, а не сложные системы, характерные для выставочных залов.

Замена угольного фильтра для обеспечения защиты мембранной системы обратного осмоса — это отдельный этап контроля. В промышленных системах обратного осмоса уголь используется не только для устранения привкуса и запаха. Обычно он служит для дехлорирования. Тонкопленочные композитные мембраны обратного осмоса плохо переносят прямое воздействие окислителей, и в отрасли уже хорошо известно, что проблемы с хлором могут превратить мембранную неисправность в настоящую катастрофу с точки зрения закупок.

Однако углерод таит в себе собственные угрозы. Он может терять мелкие частицы. Он может способствовать росту микроорганизмов. Он может изнашиваться раньше, чем ожидалось. Поэтому «углеродные резервы» следует промывать, проверять и защищать с помощью последующей очистки от твердых частиц, когда это необходимо. Если в «постуглеродном жилье» появляются черные отложения, это означает, что мембрана не защищена; она постепенно подвергается пескоструйной обработке углеродной грязью.

Для предприятий, занимающихся строительством или расширением полноценных технологических линий, целесообразно рассматривать цепочку предварительной обработки как единое целое, а не как беспорядочный набор отдельных агрегатов. Поставщик, который понимает, что Установка фильтров на водоочистной станции для заводских систем может помочь устранить типичное несоответствие: чрезмерно мощный RO, недостаточно мощный предфильтр и драйверы, которым приходится самостоятельно справляться с последствиями.

Как очистить корпус фильтра обратного осмоса, не создав при этом новых проблем

Чистка фильтра в сфере недвижимости не представляет собой сложной задачи, но, как правило, выполняется крайне некачественно.

Сначала отключите участок от системы и сбросьте давление. Откройте вентиляционный клапан. Полностью слейте воду. Удалите отработанный картридж, стараясь не занести осадок прямо в зону электророзеток. Перед тем как выбросить картридж, проверьте его. Этот отработанный фильтр — рекорд на объекте.

Затем приведите в порядок внутренние элементы системы с помощью подходящего оборудования и химических средств. Не допускайте появления царапин от металла на пластиковых емкостях. Не используйте неизвестные растворители. Избегайте воздействия агрессивного хлора на детали, которые непосредственно соприкасаются с тонкопленочными композитными мембранами, за исключением случаев, когда система была должным образом изолирована, промыта и проверена перед повторным запуском.

Цель заключается не в том, чтобы добиться «парфюмерной» чистоты. Цель — отсутствие остатков, безопасность для уплотнений и стабильность при повторном запуске.

Проверьте масляный поддон, головку, центральный вал, пружину, кромку лопасти, седло торцевой крышки, зажим, сливную пробку, воздухоотводник, шкалу давления и канавку для уплотнительного кольца. Замените поврежденные уплотнения до того, как они перестанут функционировать. Смазывайте только совместимым смазочным материалом. Если конструкция является направленной, установите картридж в правильном направлении. Затягивайте в соответствии с типом корпуса, а не на глаз.

Когда фильтрация санитарных жидкостей с использованием нержавеющих материалов осуществляется в многоступенчатых системах, технология очистки приобретает ещё большее значение, поскольку каждая ступень может либо защитить, либо заразить следующую. A специально разработанная многоступенчатая система фильтрации жидкости из нержавеющей стали Это дает операторам гораздо больше возможностей для контроля, однако в то же время создает больше мест, где могут образоваться скрытые обходные пути, если к уплотнениям и картриджам относиться небрежно.

Таблица ухода, которую я бы очень хотел видеть у большего числа растений

Используйте эти данные в качестве исходных, а затем скорректируйте их с учетом качества подаваемой воды, скорости потока, типа картриджа и чувствительности мембраны обратного осмоса.

Точка технического обслуживания	Что следует изучить	Показания	Действие	Опасность, связанная с мембранами обратного осмоса, если ее игнорировать
Недвижимость в помещениях	Осадок, ржавчина, налет, нагар, запас хода	Грязная чаша после извлечения картриджа	Перед установкой нового картриджа необходимо очистить и промыть систему	Загрязнение твердыми частицами, заселение биопленкой
Уплотнительное кольцо или прокладка	Порезы, отеки, уплощение, химическое воздействие	Просачивание, неравномерное сжатие, следы обхода	Заменить уплотнение, проверить состояние канавки	Обходной контур для нефильтрованной воды
Посадка картриджа	Длина, тип торцевой заглушки, степень сжатия уплотнения	Картридж не закреплен, конец помят, зазор в гнезде	Используйте картридж, соответствующий техническим характеристикам	Проход прямых твердых тел
Дифференциальное давление	Зависимость напряжений на входе/выходе	Быстрый рост или отсутствие роста по всем показателям	Замените фильтр или проверьте обходной контур	Чем выше давление подачи, тем быстрее происходит загрязнение
Углеродная фаза	Свободный хлор, потери углерода, время нахождения в растворе	Развитие хлора, штрафы за нарушение правил	Замените угольный фильтр, промойте систему, при необходимости установите дополнительный фильтр	Окислительные повреждения мембран
Вентиляция и слив	Проблемы со шнуром, утечки, попавший воздух	Пневматический молоток, повторное включение ударного давления	Постепенное устранение неполадок и перезапуск	Механическое воздействие на картриджи и мембраны
Оценить точность	Оценка работоспособности и калибровки	Нерабочий манометр, затруднительные показания давления	Изменить или отрегулировать датчик	Неправильные решения в области технического обслуживания
Инструкция по очистке	Дата, оператор, химические вещества, версия картриджа	Отсутствующие записи или неясные примечания	Систематизировать журнал регистрации	Повторные сбои без установленной причины

Выбор оптимального предварительного фильтра для защиты мембранного слоя системы обратного осмоса зависит от типа отказа

Не существует универсального «лучшего» предварительного фильтра для защиты мембраны обратного осмоса. Любой, кто утверждает обратное, просто пытается продать свой товар.

Для песка и крупного мусора более целесообразно использовать глубинные картриджи или многоступенчатую систему фильтрации «мешок плюс картридж», чем сразу переходить к использованию высокоэффективных гофрированных фильтрующих элементов. При наличии мелких углецевых частиц важное значение имеет установка очищающего картриджа на выходе. При наличии ржавчины и отложений в трубопроводах важны удобство очистки и способность удерживать загрязнения. Для систем, подверженных образованию биопленки, важны доступность для санитарной обработки и уменьшение мертвых зон. Для промышленных систем с высоким расходом важны показатели давления и надежность крепления картриджей.

Именно в этом контексте в разговоре иногда заходит речь о стальных абразивах. А индивидуально изготовленный фильтр из спеченной проволочной сетки для коммерческого использования может оказаться полезным в тех случаях, когда для процедуры требуется многоразовая металлическая фильтрация, высокая механическая прочность или устойчивость к суровым условиям эксплуатации. Это не универсальное решение для всех линий предварительной очистки перед обратным осмосом, но в сложных промышленных условиях подход, основанный исключительно на использовании одноразовых фильтров, может оказаться неосмотрительным.

Вопрос, который следует задать при покупке, звучит так: от чего на самом деле защищает эта мембрана?

Если ответ звучит как “неважно”, значит, проект предварительной очистки на самом деле не был достаточно тщательно проработан.

Мое строгое правило: сначала проверьте корпус, прежде чем признавать мембрану непригодной

Когда система обратного осмоса теряет эффективность, я хочу, чтобы сначала проверили состояние фильтров, а уже потом — поставщика мембран. Не после. А до этого.

Осмотрите картридж. Если устройство достаточно дорогое, разрежьте его. Обратите внимание на наличие грязевых отложений, нагара, слизи, коррозии, следов стрельбы, масляного блеска, раздавленных складок, телескопического эффекта, повреждений торцевой крышки и неравномерного распределения пыли. Неравномерное забивание обычно указывает на проблему с распределением потока. Чистая полоса на загрязнённом картридже может свидетельствовать о наличии обтока. Выпавший сердечник может сигнализировать о чрезмерном перепаде давления. Налёт указывает на то, что внутреннее пространство превратилось в инкубатор для микроорганизмов.

Это не самая привлекательная работа. Отлично. «Гламур» уже несколько раз сорвал планы по бюджету на содержание.

Техническое обслуживание мембранной системы обратного осмоса — это, в первую очередь, скрупулёзное выполнение рутинных процедур: поддержание чистоты помещений, правильная замена картриджей, поддержание заданного давления, проверка состояния угольного фильтра, ведение протоколов и отсутствие опрометчивых действий. Такая рутинная работа обходится дешевле, чем экстренная замена мембран.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Что такое обслуживание фильтров в системе обратного осмоса?

Техническое обслуживание фильтров — это плановая оценка состояния, очистка, фиксация, замена картриджей, проверка давления и повторный запуск системы, проводимые на корпусе, в котором размещены предфильтры, расположенные перед мембранным блоком обратного осмоса, с тем чтобы вода пропускалась через нужный фильтрующий материал без обхода, переноса загрязнений или колебаний давления. На практике это включает в себя очистку отстойника, осмотр уплотнительного кольца, проверку плотности прилегания картриджа, регистрацию перепада давления, промывку после очистки и замену отработанных элементов до того, как они начнут угрожать целостности мембранного слоя.

Как часто следует производить замену предварительного фильтра системы обратного осмоса?

Замена предварительного фильтра системы обратного осмоса должна основываться на дифференциальном давлении, наработке картриджа, изменениях качества воды и ограничениях поставщика, а не исключительно на календарных сроках, поскольку накопление осадка, истощение активированного угля, сезонная мутность и потребности в циркуляции могут меняться быстрее, чем предусмотрено регулярным ежемесячным или ежеквартальным графиком технического обслуживания. Фиксированный график допустим только в том случае, если он подкреплён данными о тенденциях. Если нагрузка резко возрастает, качество воды изменяется или после угольной очистки появляется хлор, фильтр необходимо заменить раньше срока.

Как правильно очистить корпус фильтра обратного осмоса?

Очистка корпуса фильтра обратного осмоса (RO) включает в себя изоляцию и сброс давления в корпусе, извлечение отработанного картриджа, промывку внутренней поверхности с использованием совместимых моющих средств, проверку уплотнений и посадочных поверхностей, удаление остатков и постепенную повторную активацию, чтобы частицы, захваченный воздух или следы химических веществ не попали к мембране обратного осмоса. Операторы должны избегать использования агрессивных или неизвестных химических веществ, если не подтверждена совместимость материала корпуса, уплотнительных материалов и схемы изоляции мембраны, расположенной ниже по потоку. Перед установкой нового картриджа корпус должен выглядеть чистым, не иметь посторонних запахов и не содержать отслоившихся частиц.

Почему выбор сменного угольного фильтра важен для защиты мембраны системы обратного осмоса?

Замена угольного фильтра имеет большое значение, поскольку активированный уголь обычно используется для удаления хлора или окислителей перед тонкопленочными композитными мембранами обратного осмоса, а отработанный уголь может способствовать образованию химических отложений, а старые угольные слои — выделять осадок или способствовать росту органических веществ в неблагоприятных условиях эксплуатации. Это делает уголь одновременно защитным фактором и фактором риска. Операторы должны контролировать содержание свободного хлора, время работы системы, падение давления и перенос чёрных частиц после угольных ступеней.

Какой предварительный фильтр является наиболее эффективным для защиты мембранного слоя системы обратного осмоса?

Наиболее эффективным предварительным фильтром для защиты мембран обратного осмоса является картридж или система очистки, рассчитанная на конкретные риски, связанные с подаваемой водой, такие как мусор, коррозионные отложения, мелкие частицы угля, биопленка, масло или предшественники накипи, при этом обеспечивающая стабильный расход и приемлемый перепад давления. 5-микронный картридж не всегда является оптимальным решением. В зависимости от схемы заполнения, расхода, химического состава и удобства технического обслуживания могут подойти гофрированные полипропиленовые, намотанные нитью, мешочные фильтры, угольные или металлические фильтрующие элементы.

Хватит рассматривать объекты недвижимости как трубы

Фильтр для воды — это не просто пассивная труба с крышкой. Это последний фильтр, проходящий перед мембраной обратного осмоса, который очищает поступающую воду.

Если вы хотите значительно продлить срок службы мембраны, сократить количество очисток, снизить эксплуатационные нагрузки и уменьшить количество внеплановых остановок, начните с той детали, которую все считают настолько простой, что о ней часто забывают. Осмотрите корпус. Тщательно его очистите. Подберите картридж с учетом типа загрязнений. Контролируйте нагрузку. Следите за прорывом углеродного слоя. Заменяйте уплотнения до того, как они подведут вас.

И когда у вас возникнет следующая проблема с производительностью системы обратного осмоса, не начинайте с проверки счета за мембранный слой.

Для начала откройте корпус фильтра.
