Стратегия замены картриджей в линиях предварительной очистки опреснителей

Бесшумная петля в большинстве графиков замены картриджей

Фильтры существуют бесшумно.

Картридж может выглядеть безобидно в ведомости технического обслуживания, в то время как он уже повышает давление подачи, дает сбои при работе с твердыми частицами, покрывает недостатки фильтрации вышележащих сред и заставляет операторов оплачивать счета за очистку мембран, которые никто не закладывал в бюджет. Почему же так много заводов до сих пор меняют картриджи по графику?

Изначально скажу непопулярную фразу: 30-дневная или 90-дневная процедура замены картриджного фильтра - это, как правило, не метод. Это привычка покупать, используя жилет безопасности.

Публичные технические данные подтверждают этот дискомфорт. В оценке опреснения методом обратного осмоса за 2024 год говорится, что на долю обратного осмоса приходится около 70% мирового использования опреснителей, что говорит о том, что небольшие ошибки в предварительной очистке теперь выливаются в огромные эксплуатационные расходы. В отчете SWCC за 2023 год отмечается, что картриджные системы фильтров для предварительной обработки в системе SWRO обычно меняются каждые 3 месяца, однако “обычно” не означает “в соответствии с потреблением, сезоном, количеством водорослей, дозировкой коагулянта или геометрией картриджа”.”

Что на самом деле делает картридж перед поездами обратного осмоса

Картриджные фильтры предварительной очистки опреснителей нужны не для того, чтобы спасти негативную установку предварительной очистки. Они являются последним ограждением перед насосом высокого давления и мембранами обратного осмоса.

Это различие вызывает вопросы. Картридж 5 мкм, устанавливаемый после очистки среды, UF или MF, должен улавливать крупный ил, разрушенные волокна, кусочки раковин, перенос железа и мелкие частицы, которые не должны достигать разделительного слоя мембраны. При опреснении соленой воды обычно используются мембраны размером 1, 2, 5, 10 и 25 мкм, причем чаще всего используется 5 мкм; падение напряжения чистого картриджа часто определяется ниже 0,2 бар, а замена обычно производится при 0,7-1,0 бар, или 10-14 фунтов на квадратный дюйм.

Это и есть настоящая видеоигра: не “Как долго прослужил фильтр?”, а “Что фильтр предотвратил от попадания в систему обратного осмоса?”.”

Если картридж улавливает немного полировочных тонн, прекрасно. Если же он смело справляется с ежедневным удалением твердых частиц, то ваша предварительная очистка на входе в систему плохая.

Дифференциальное давление - это самый первый свидетель, а не весь тест

Перепад давления в картриджном фильтре - это уменьшение напряжения в емкости картриджа, определяемое между кранами верхнего и нижнего течения при известной величине расхода.

Простой? Да. Достаточно? Нет.

В документах Бюро по улучшению PVRO рассматривается перепад давления на картриджных фильтрах как сигнал защиты мембраны и предупреждается, что несоблюдение правил замены картриджей может сократить срок службы мембраны обратного осмоса и постепенно повредить насос. Это чистая версия. Более грязная версия такова: дифференциальное напряжение говорит вам о том, что что-то произошло, но не всегда сообщает, почему.

Отличная техника для замены картриджного фильтра:

• Поток корма на емкость или на состав
• Восходящий и нисходящий стресс
• Уровень температуры
• Картриджи SDI15 до и после
• Мутность, в идеале в NTU с примечаниями по случаю
• TOC/COD в течение всего периода развития водорослей или дренажа
• Тип картриджа, размер, микронный рейтинг, торцевая заглушка, номер всей партии
• Изменения коагулянта и дехлорирования, включая FeCl3, полиДАДМАК, NaOCl и SMBS
• Реальные часы работы, а не календарные дни

Вот суровый факт: если SDI составляет более 0,5 от общего количества картриджей на регулярной основе, картридж больше не является просто защитой. Он компенсирует прекращение работы предварительной обработки. Это не история успеха картриджа. Это расследование, проведенное выше по течению.

Тип картриджа изменяет настройку отказа

A Картридж глубинного фильтра из полипропилена с выдувом Действует иначе, чем картридж со складчатой мембраной. Глубинная среда загружается постепенно, обычно с большей устойчивостью к загрязнениям. Плиссированная среда обеспечивает большую площадь и более четкое удержание, но она может быстро отсыреть при появлении органических продуктов, железистого осадка или маслоподобной органики.

A Сменный картридж DOE PP для мусора может быть вполне разумным решением для полировки с низким уровнем риска, однако я не люблю геометрию DOE в условиях бурной морской воды, где набивка песком, опасность байпаса и дисциплина торцевых уплотнений становятся болезненными. SOE с двойными уплотнительными кольцами обычно является лучшим инженерным решением, когда в линии наблюдаются колебания давления.

Для великолепной полировки или специализированного решения используйте фильтрующий картридж со слоистой PP/PTFE мембраной теоретически может выглядеть привлекательно. Но, пожалуйста, не бросайте картриджи 0,2 мкм прямо в грязную линию предварительной очистки опреснителей и не называйте это премиальным дизайном. Так вы покупаете перепад давления по заказу.

Там, где твердые, острые или термически агрессивные вещества, следует использовать Пористый спеченный фильтрующий картридж SS316 на 1 микрон может иметь смысл в специфических нишевых задачах фильтрации жидкостей. Однако при предварительной очистке методом обратного осмоса в соленой воде важен весь узел: картридж, уплотнение, посадочная пластина, металлургия емкости, самоконтроль дренажной трубы и готовность водителя выйти из строя до наступления коллапса.

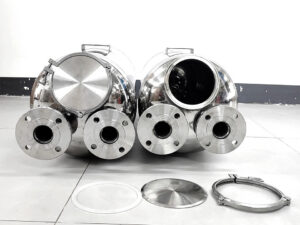

И не забывайте о недвижимости. A Фильтр из нержавеющей стали SS304/SS316 это не просто контейнер; это граница давления, ставка на износ и место, где плохая фиксация превращается в незаметный обходной путь.

Правило эксперта: Меняйтесь по шаблону, а не в панике

Наиболее эффективная процедура замены картриджного фильтра предусматривает одновременное использование трех триггеров.

Изначально используйте нормализованный перепад давления. Не сравнивайте dP в понедельник при циркуляции 80% с dP в пятницу при расходе 100% и считайте, что у вас есть тенденция.

Во-вторых, срок службы крышки. Кроме того, если dP остается низким, органический рост, перенос, ползучесть торцевой крышки и стационарные карманы все еще могут причинить вам вред. В хорошей морской воде с SDI15 постоянно ниже 2, картриджи часто могут работать гораздо дольше; при типичном обслуживании SWRO 6-8 недель - это вполне оправданные стартовые ожидания, а не законодательная норма.

В-третьих, создайте руководство по случаю. Красный прилив, штормовой сток, дноуглубительные работы, очистка водозабора, разрыв UF-волокна, передозировка железа или резкий скачок мутности должны перевести картридж из разряда “обычного расходного материала” в разряд “доказательной сумки”.”

Пример Nemmeli SWRO из Ченнаи является полезным предупреждением, поскольку он связывает реальный опыт эксплуатации с высоким ХПК/ТОС и легкими белыми фрагментами, влияющими на работу с соленой водой, начиная с 2019 года; именно такая нестабильность органических веществ и частиц разрушает периоды смены холодных таблиц.

Таблица подходов к замене картриджей

Метод	Когда операторы используют его	Что это решает	Что в ней не так	Мое суждение
Замена только по календарю	Каждые 30, 60 или 90 дней	Легко купить и укомплектовать	Игнорирует водоросли, торнадо, изменения циркуляции и разрушения в верхнем течении.	Приемлемо только в качестве крышки с максимальным сроком службы
Триггер дифференциального давления	Регулировка при 0,7-1,0 бар или 10-14 фунтов на кв. дюйм	Отслеживает фактическую упаковку	Вводит в заблуждение, если поток не нормализован	Лучший спусковой крючок для ядра
Триггер на основе SDI	Изменение или оценка при изменении SDI	Связь между поведением картриджа и опасностью образования нагара в обратном осмосе	Медленный, ручной, зависящий от оператора	Хорошо подходит для медицинской диагностики
Замена на основе событий	После шторма, цветы, доступ к раковине, поломка UF	Выявляет некрасивые ошибки в реальном мире	Можно повысить расходные инвестиции	Незаменим для линий с соленой водой
Интегрированная политика	dP + SDI + время работы + журнал событий	Балансы опасностей и расходов	Требуется дисциплина	Единственная серьезная техника

Как модифицировать картриджные фильтры в линиях предварительной очистки опреснителей

Работа механическая, но рассуждения - криминалистические.

Закройте или отделите емкость с картриджем в соответствии с процедурой блокировки, принятой на предприятии. Постепенно сбрасывайте давление. Полностью слейте воду из труб. Откройте объект и осмотрите его, прежде чем прикасаться к компонентам. Последовательно ли загружены картриджи? Одна сторона более грязная? Деформированы ли торцевые крышки? Есть ли на дне осадок, покрывающий песок, оранжевый железистый осадок, черная органическая пленка или песок?

После этого удалите картриджи, не превращая емкость в место загрязнения. Приведите в порядок посадочные поверхности. Проверьте пружины, прижимные пластины, уплотнительные кольца, стойки оборудования, края лопастей и краны перепада давления. Установите новые картриджи в соответствии с инструкциями. Запишите рейтинг микронов, материал, длину, вид конца и инициалы оператора.

Осторожно включите двигатель. Выпустите воздух, попавший в воздуховод. Наберите скорость потока. Запишите на пленку чистое значение dP на той же основе циркуляции, которую вы будете использовать позже.

И вот что я ценю больше всего: сохраните один чистый образец картриджа после необычных пробегов. Вскройте его. Сфотографируйте его. Если установка теряет производительность обратного осмоса, этот картридж будет более доступным, чем вскрытие мембраны, и обычно более честным, чем конференция.

Неудача, в которой никто не хочет признаваться: обход

Обход хуже, чем подключение. Забитый картридж кричит от напряжения. Картридж в обход улыбается и отправляет частицы вниз по течению.

Экспериментальное исследование опреснения морской воды в Скаттергуде запечатлело на видео урок из предыдущего опыта SWRO: водители должны тщательно следить за перепадом давления на картриджных фильтрах, поскольку непроверенные картриджи могут отклоняться и пропускать прямые потоки в аспекты SWRO.

Это предложение должно быть приколото в каждой зоне контроля.

Если вы видите снижение dP при грязных кормах, не радуйтесь раньше времени. Снижение dP может означать чистую воду. Кроме того, оно может свидетельствовать об отсутствии уплотнения, разрушенном компоненте, отрицательном сжатии торцевой крышки, разрушенном картридже, неправильной длине DOE или о том, что емкость построена кем-то в спешке после кладбищенской смены.

Вопросы и ответы

Каков оптимальный график замены картриджных фильтров для линий предварительной очистки опреснителей?

Самый лучший график замены картриджных фильтров - это основанные на данных рекомендации, в которых учитываются базовый перепад давления, стабилизированный расход, изменение SDI, мутность загрузки, сезонный риск и максимальное время решения для каждого состава, а не копирование даты графика с листа поставщика. В этом случае следует начать с dP, подтвердить SDI и отменить график после цветения водорослей, штормов, случаев покрытия или сбоев в работе фильтров, расположенных выше по течению.

Какое дифференциальное давление в фильтре картриджа должно стать причиной его замены?

Перепад давления на картриджном фильтре должен срабатывать, когда нормализованное снижение напряжения достигает допустимого ограничения, обычно около 0,7-1,0 бар или 10-14 фунтов на квадратный дюйм в растворе предварительной очистки обратного осмоса, при условии, что анализ проводится при одинаковом уровне расхода и температуры. Число не является магическим. Закономерность имеет большее значение, чем сигнальная метка.

Как именно осуществляется замена картриджных фильтров в линиях предварительной очистки опреснителей?

Замена картриджных фильтров в линиях предварительной очистки опреснителей предполагает изоляцию и разгерметизацию емкости, оценку загрязненных компонентов, очистку поверхностей крепления, замену картриджей с проверенными показателями и геометрией торцевых крышек, медленное повторное включение, проветривание и регистрацию чистого дифференциального напряжения. Действия по проверке не являются необязательными, так как картина загрузки, отбросы, железистый осадок или искривления говорят о том, что делает предварительная обработка.

Являются ли картриджи из полипропилена с раздувом лучше плиссированных картриджей для предварительной обработки морской воды обратным осмосом?

Выдувные картриджи из полипропилена часто лучше подходят для предварительной очистки грязной или переменной соленой воды, так как их глубинная структура выдерживает упаковку твердых частиц, в то время как плиссированные картриджи лучше, когда подача стабильна и требуется более четкое удержание фрагментов или большая площадь поверхности. Неправильный выбор может привести к быстрому ослеплению или чрезмерному риску при спуске.

Когда операторы должны заменять картриджи перед системой сигнализации давления?

Оператору необходимо заменить картриджи до срабатывания системы сигнализации давления при наличии признаков аномальной опасности питательной воды, включая красный прилив, проливные дожди, дноуглубительные работы, повреждение UF-волокна, передозировку коагулянта, фрагменты раковин, неожиданное движение SDI, биологическую слизь или необъяснимое повышение давления обратного осмоса. Одно только ожидание dP приводит к затишью, когда поступление воды уже изменилось.

Постройте положение о внесении изменений до того, как система сигнализации начнет кричать

Опреснительная установка не нуждается в героической замене картриджей. Она требует регламентированной замены картриджей.

Установите чистую базовую линию dP. Нормализуйте каждый анализ. Отслеживайте SDI15. Изображение необычных картриджей. Отличайте колпачки графика от реальных активаций замены. Откажитесь от удовлетворения длительным сроком службы картриджа, если стоящая за ним система обратного осмоса тихо засоряется.

Для линий предварительной очистки опреснителей наилучшей стратегией замены картриджных фильтров является не та, в которой используется наименьшее количество картриджей. Она позволяет сохранить срок службы мембранного слоя, насосов высокого давления, безопасность рекуперации и надежность привода, когда морская вода перестает действовать.
