Как обнаружить обход картриджа в многостворчатых корпусах

Многие обходные пути выгорают.

Именно поэтому его не замечают; не потому, что водители глупы, а потому, что обход фильтрующего картриджа обычно не сопровождается драматизацией, пеной, системами сигнализации или героическим скачком давления - он проявляется как “приемлемое” дифференциальное напряжение, несколько грязный пример ниже по течению и группа технического обслуживания, которая обещает, что картриджи были установлены правильно.

В этом и заключается ловушка, не так ли?

Я видел, как на заводах заменяют безупречно исправные картриджи, оставляя нетронутыми действительно плохие: сжатое уплотнение EPDM, деформированный адаптер 222, поврежденное седло с ножевым краем или один картридж в корпусе многокартриджного фильтра, расположенный на 3 мм выше остальных. Система продолжает двигаться. Весы выглядят спокойными. Продукт бесшумно скользит по фильтру.

Неоспоримый факт об обходном пути фильтрующего картриджа

Байпас фильтрующего картриджа - это нефильтрованный или частично отфильтрованный циркуляционный поток, который образуется, когда жидкость перемещается по материалу картриджа, а не вместе с ним, как правило, из-за неработающих уплотнительных колец, неплотно прилегающих крышек, плохих седел, поврежденных корпусов, сломанных адаптеров или неравномерного сжатия при установке корпуса фильтра в несколько рядов.

Мы делаем вид, что отказ фильтрации - это проблема картриджа.

Как правило, это проблемы с жильем.

В предупредительных письмах FDA от 2024 года, касающихся стерильного производства, снова и снова повторялась одна и та же картина: слабый контроль процесса, плохая техника проведения исследований, отсутствие разработанных процедур и негативные предположения относительно предотвращения загрязнения. В октябре 2024 года агентство Reuters дополнительно сообщило, что один из крупных американских заводов по производству стерильных лекарств неоднократно проходил проверку FDA, связанную со слабыми местами в контроле загрязнения. Нет, это была не статья о префильтрах для воды. Но урок хорошо усвоен: когда процедура зависит от препятствия, документация не является препятствием - препятствие является препятствием.

Картридж либо герметичен, либо нет.

Почему многоквартирные дома лучше скрывают обход, чем одноквартирные

Однораундовая недвижимость - это прямота. Досадно правдивы.

Когда один картридж выходит из строя в отдельно взятом объекте, вся система, как правило, дает о себе знать: падает давление, снижается качество, изменяются действия циркуляции или результат исследования на выходе становится неприглядным. Однако в многораундовой системе один плохой картридж может скрываться за одиннадцатью отличными или тридцатью девятью великолепными, в зависимости от емкости.

Именно поэтому многораундовый обход корпуса фильтра так усугубляет ситуацию. Фильтр производит смешанные стоки. Одно седло картриджа может протекать, в то время как остальные выполняют нормальную работу, достаточную для того, чтобы типичный результат выглядел приемлемым.

Для систем с низким расходом воды можно использовать прозрачную посуду, например небольшой картридж фильтра PP с прозрачной недвижимостью Это делает эстетический осмотр менее сложным, но промышленные операторы редко получают такую роскошь, когда переходят на многокартриджные емкости из нержавеющей стали.

Обходные пути, в которых никто не хочет признаваться

Я собираюсь заявить о том, что компонент "не в фаворе".

Большая часть байпаса монтируется вручную.

Не злонамеренно. Не каждый раз по неосторожности. Однако во время переналадки, когда операторы сырые, спешат, устают и работают в условиях производственного стресса, мелкие ошибки быстрее превращаются в гидравлические.

Обычные пути обхода включают в себя:

Источник байпаса	Как это выглядит в полевых условиях	Что обычно является причиной	Подсказка по обнаружению
Разрезное уплотнительное кольцо	Одно седло картриджа негерметично, а другие герметичны	Сухая установка, неправильное смазочное вещество, острая сторона адаптера	Пример: чистый картридж, но нечистый нисходящий поток
Разбитая прокладка	Печать выглядит широкой, блестящей и усталой.	Чрезмерная компрессия или химический отек	Обход повторяется после замены картриджа
Неправильный стиль торцевой крышки	Картридж вроде бы установлен, но не фиксируется	Несоответствие DOE/SOE, 222 против 226 путаницы	Неожиданный низкий дифференциальный стресс
Сообщение центра	Картридж слегка наклоняется при сжатии	Грубая ликвидация или повреждение недвижимости	Неравномерный подъем патрона
Сломанный адаптер	Уплотнение выдерживает статическую проверку, но выходит из строя под воздействием циркуляции.	Возраст, стресс и тревога, химическое нападение	Прерывистое долото
Сиденье из листовой трубы	В многочисленных картриджах обнаружены несовместимые места	Коррозия, влияние, недостаточная обработка	Одна и та же позиция постоянно проваливается.

Вопрос не в том, “установили ли мы новые фильтры?”.”

Вопрос в том, “был ли у жидкости другой курс?”.”

Шаг 1: перестаньте полагаться на дифференциальный стресс как таковой

Дифференциальное давление служит. Это не признание.

Корпус фильтра с дифференциальным давлением может показывать регулярное напряжение при энергичном байпасе, особенно если в большой многорядной сборке протекают 1 или 2 картриджа. На самом деле, подозрительно низкий уровень напряжения после замены должен заставить вас беспокоиться больше, а не меньше.

Если система исторически работает при чистом ΔP 0,6 бар и вдруг начинает работать при 0,2 бар при той же циркуляции, толщине, уровне температуры и качестве картриджа, не стоит предаваться воспоминаниям. Спросите, куда делось сопротивление.

Для предварительной фильтрации мусора операторы обычно сравнивают эффективность между такими распространенными картриджами, как Картриджи для осадочных фильтров из полипропилена 5 и 10 микрон и картриджами большего формата. Это сравнение работает только в том случае, если уплотнения выполняют свою работу. В противном случае вы не сравниваете носители. Вы сравниваете утечки.

Шаг 2: Проведите отбор частиц или мутности в нижнем течении до и после замены

Ниже приведен экзамен в области, которой я доверяю больше, чем шкале стресса.

Попробуйте вверх по течению. Проба вниз по течению. После этого повторите процедуру после замены картриджа по той же тиражной цене.

Для водоснабжения мутность, SDI, фрагменты вещества или взвешенные частицы могут быстро выявить байпас. Для технологических жидкостей используйте загрязнение, которое имеет значение: углеродные штрафы, грязь, ржавчина, смоляные шарики, биологические тонны, цветные тела или то, для сохранения чего предназначен картридж.

Но не стоит брать один красивый пример и действовать дальше.

Возьмите пример запуска, 10-минутный пример и 30-минутный пример. Байпас, вызванный слабым уплотнительным кольцом, может проявиться после теплового роста, вибрации или стабилизации циркуляции. Самый первый контейнер может оказаться ложным.

Шаг 3: Проверьте посадочное место картриджа, как следователь

Процедура обнаружения обхода картриджа должна включать физический осмотр каждого места, а не только заглядывание в сосуд.

Я хочу, чтобы водители сдали экзамен:

1. Равномерность высоты картриджа
2. Порезы уплотнительного кольца, разбухание, сплющивание или скручивание спирали
3. Торцевая крышка подходит: DOE, SOE, 222, 226, fin, level
4. Пружинный или компрессионный контакт пластин
5. Царапины и следы коррозии на трубном листе
6. Переломы адаптера под ярким светом
7. Перестает ли работать одно положение картриджа после каждой замены

Последнее имеет наибольшее значение.

Если при одном и том же положении корпуса происходит дублирование, перестаньте винить дистрибьютора картриджа. Сосуд разболтался.

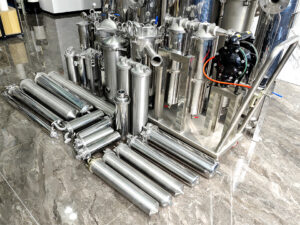

Правильно подобранный Корпус картриджного фильтра из нержавеющей стали 304 или 316 минимизирует некоторые из этих опасностей, поскольку корпус, резьба, уплотнение и интерфейс картриджа разработаны как единая система. Смешивание дешевых картриджей с неопределенной геометрией седла - это то, как заводы экономят $3 и теряют партию.

Совет 4: Используйте сложный экзамен, когда это оправдано угрозой

Не каждая процедура требует полного обследования лабораторной сложности.

Однако если отфильтрованная жидкость подается на мембраны обратного осмоса, в ванны для нанесения покрытия, стерильные промывочные контуры, высокоценные химикаты, осветление напитков или воду для электроники, то фундаментального санитарного обследования на выходе может быть недостаточно. Вам необходимо контролируемое препятствие.

Полезное исследование использует известную загрузку в верхнем течении и подтверждает удержание в нижнем течении. При простой предварительной очистке воды это может означать подсчет частиц. В более жестких системах, в зависимости от типа картриджа, это может означать определение микробной сложности, проникновение красителя, испытание точки пузырька, диффузионное испытание или испытание на удержание давления.

Не применяйте бездумно методы честности мембраны к картриджам глубокой очистки.

Раздувные полипропиленовые, плиссированные мембраны, высокопоточные бескаркасные картриджи и спеченные фильтры ведут себя не одинаково. A Высокопоточный полипропиленовый картридж большого диаметра для продувки при оттаивании имеет другие характеристики защиты и потока, чем маленький 10-дюймовый осадочный картридж DOE. Одно и то же слово: фильтр. Другое животное.

Шаг 5: Ожидайте “также чистый картридж” после обслуживания

Это мой любимый грязный трюк.

Когда вы извлекаете картриджи из корпуса многозарядного принтера, отбраковывайте их. Не просто бросайте их прямо в барабан.

Если одиннадцать картриджей выглядят упакованными, а один - необычно опрятным, возможно, этот чистый картридж на самом деле не работал. Возможно, он был обойден, отсоединен, заблокирован на неправильном конце или находился в мертвом циркуляционном кармане.

Операторы обычно пытаются найти самый грязный картридж.

Я ищу невинного.

Для упаковки с высоким содержанием твердых частиц используются большие картриджи, такие как большие картриджи для водяных фильтров из полипропилена для мусора с рейтингом 1- 50 микрон должны демонстрировать правдоподобную картину заполнения. Если качество нисходящего потока плохое, а один картридж выглядит нетронутым, это не удача. Это доказательство.

Действие 6: Создайте карту объезда, а не память обслуживания

Зафиксируйте, какие позиции не соответствуют требованиям.

Я подразумеваю это. Пронумеруйте телевизионный лист. Пометьте прижимную пластину. Сфотографируйте конструкцию картриджа после каждой замены в течение 3 месяцев. Отслеживайте дифференциальное напряжение, скорость циркуляции, температуру, партию картриджа, изделие уплотнительного кольца и результат последующей эксплуатации.

У большинства растений нет проблем с очищением. У них есть проблема доказательства.

Журнал обхода должен включать в себя:

Фактор данных	Почему это важно	Красный флаг
ID недвижимости	Отделите проблемы с емкостью от проблем с картриджем	Повторные поломки одного и того же сосуда
Положение картриджа	Находит некачественные сиденья и адаптеры	Тот же порт производит прорыв
Кольцевое изделие	Отслеживает химическую совместимость	NBR разбухает, силикон режется, EPDM сплющивается
Чистота ΔP	Устанавливает базовый уровень сопротивления	Внезапное снижение ΔP после замены
Скорость кровообращения	Прекращение ложного сравнения	В увеличении потока виноваты “плохие фильтры”
Температура	Влияет на толщину и привычки уплотнения	Горячая процедура приводит к периодическим утечкам
Материя нисходящего фрагмента	Подтверждает реальное удержание	Опрятная информация о давлении, грязные стоки
Заметки водителя	Уловки настраивают реальность	“Трудно усадить” появляется два раза

Отказ кольцевого уплотнения - тихий убийца

Отказ кольцевого уплотнения в картриджных фильтрах не является чем-то экстравагантным. Хорошо.

Именно поэтому он заслуживает даже большего внимания, чем рекламные листы в СМИ. Уплотнительное кольцо - это пограничная защита. Если оно перестает работать, показатель в микронах становится рекламным заявлением.

К распространенным видам уплотнений относятся EPDM, силикон, NBR и Viton. Каждый из них имеет свой химический характер. Теплая вода, окислители, масла, растворители, кислоты и моющие средства наказывают их по-разному. И действительно, водители абсолютно точно используют повторно уплотнительные кольца, которые должны были быть выброшены.

Пухлое уплотнительное кольцо не является “дополнительным уплотнением”.”

Она может подвергаться химическому воздействию, быть непредсказуемой по размерам и готовой выйти из железы при сжатии.

Мой краткий контрольный список для обнаружения обхода картриджа

Используйте его, когда система озорничает и каждый человек предлагает.

Проверьте	Условие прохождения	Состояние отказа	Что делать после
Чистое дифференциальное напряжение	Соответствует историческому стандарту при том же тираже	Необычно низкий ΔP	Осмотрите посадочные места и костюм торцевой крышки
Мутность или биты в нижнем течении	Постоянное снижение после запуска	Инновации через 10-30 минут	Проверьте уплотнительные кольца в условиях эксплуатации
Схема заправки картриджа	Равномерное уплотнение пыли по всем позициям	Один картридж выглядит аккуратно	Осмотрите сиденье и адаптер
Проверка уплотнительных колец	Круглые, эластичные, необрезанные, из правильного материала	Квартира, порез, опухший, скрученный	Замените уплотнения, проверьте совместимость
Проверка сидений для работы с недвижимостью	Гладкая уплотнительная поверхность	Царапины, ржавчина, повреждения	Ремонтная служба или отставка части недвижимости
Отказ от повторной позиции	Случайные или не повторяющиеся неудачи	Один и тот же слот повторяет свои ошибки	Дефект корпуса карты
Испытание вызовом	Удовлетворяет ожидаемому удержанию	Обнаружен вызов в нижнем течении	Передача на проверку честности в сфере недвижимости

Вопросы и ответы

Что такое обход картриджа фильтра?

Обход картриджа фильтра - это сбой фильтрации, при котором жидкость не проходит по назначению и движется через зазоры, поврежденные уплотнения, ослабленные торцевые крышки, разъемные адаптеры или деформированные седла, позволяя частицам, микробам или загрязняющим веществам проходить вниз по течению, несмотря на то что картриджи установлены и корпус остается под давлением. В корпусах с несколькими картриджами это обнаружить сложнее, так как плохой проток сочетается с надлежащим образом отфильтрованной жидкостью из других картриджей.

Как определить обход картриджа в корпусе фильтра с несколькими кругами?

Обнаружение обхода картриджа в многораундовом фильтре означает сравнение давления, данных о качестве последующего потока, схем заполнения картриджей и состояния физического уплотнения, чтобы доказать, проходит ли жидкость вокруг одного или нескольких картриджей, а не вместе со средой. Начните с проверки на соответствие стандарту ΔP, а затем проведите проверку на наличие битовой материи, мутности, SDI или скрининг примесей, характерных для конкретного процесса. В конце концов, проверьте каждое уплотнительное кольцо, посадочное место трубки, адаптер и точку опоры.

Может ли дифференциальное давление доказать отсутствие байпаса?

Разница напряжений не может служить доказательством отсутствия байпаса, поскольку негерметичное седло картриджа может снизить сопротивление циркуляции, в то время как продолжающие работать картриджи все еще производят достаточное падение напряжения, чтобы выглядеть нормально на общей шкале. Используйте ΔP как сигнал предостережения, а не как решение. Лучшим доказательством является сочетание ΔP с последующим тестированием на содержание примесей и проверкой каждого картриджа после раствора.

Что приводит к разрушению кольцевого уплотнения в картриджных фильтрах?

Выход из строя кольцевого уплотнения в картриджных фильтрах вызван химической несовместимостью, тепловым воздействием, сухой установкой, чрезмерным сжатием, скручиванием при установке, повторным использованием после деформации или физическими порезами от поврежденных адаптеров и острых поверхностей корпуса. Видимыми признаками являются сминание, разбухание, разрыв, спиральные следы, липкая текстура или одно положение картриджа, которое постоянно протекает, несмотря на совершенно новые картриджи. Меняйте подозрительные уплотнения, а не обсуждайте их.

Почему после процедуры один картридж выглядит чище, чем другие?

Один картридж, выглядящий чище других, обычно указывает на то, что он не получал регулярного потока, не был должным образом уплотнен или работал в обходном режиме, где жидкость перемещалась по поверхности, а не по материалу картриджа. В корпусе фильтра с несколькими картриджами неравномерная загрузка пылью свидетельствует об этом. Тщательно промойте картриджи, сравните их между собой и найдите аккуратный выброс, прежде чем обвинять весь набор фильтров.

Последний дубль

Байпас картриджа фильтра - это не загадка. Это, как правило, игнорируемая проблема пользовательского интерфейса, скрывающаяся за средним анализом давления и ленивыми привычками осмотра.

Мы должны перестать относиться к замене картриджей как к работе с расходными материалами и начать относиться к ней как к задаче сдерживания. Носители имеют значение. Показатель в микронах имеет значение. Однако печать принимает решение, независимо от того, получит ли один из них голос.

При выборе OEM-картриджей, проверке соответствия недвижимости или функциональном обзоре текущей конфигурации фильтрации начните с интерфейса картридж-корпус, а затем выберите лучший полипропиленовый, выдувной, джамбо, высокопоточный или нержавеющий картридж для работы.
