Устранение неисправностей в корпусах фильтров при эксплуатации в условиях высоких температур

Когда корпус фильтра выходит из строя при эксплуатации в условиях высоких температур, корпус из нержавеющей стали редко бывает той деталью, которая выходит из строя первой. Чаще всего причиной является уплотнение, подвергшееся остаточной деформации при сжатии, зажим или фланцевое соединение, ослабшее в процессе термоциклирования, картридж, не выдержавший перепада давления при данной температуре, либо номинальные характеристики, которые были интерпретированы как одно число, хотя на самом деле представляют собой комбинацию давления и температуры. Данное руководство помогает менеджерам по закупкам, инженерам заводов и бригадам технического обслуживания диагностировать наиболее распространенные проблемы при эксплуатации корпусов фильтров в условиях высоких температур: утечки, увеличение перепада давления, повреждение элементов, коррозию и растрескивание, а также небезопасное открытие. В нем также перечислено, что необходимо уточнить у поставщика перед заказом запасной части или нового корпуса.

Почему корпуса фильтров выходят из строя при эксплуатации в условиях высоких температур?

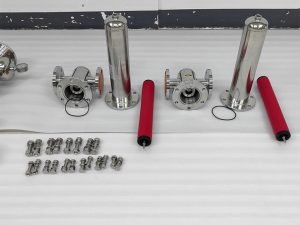

Большинство отказов начинается с самого слабого компонента, а не с самого прочного. Корпус фильтра представляет собой конструкцию из четырёх слоёв, и у каждого из них есть свой предельный температурный диапазон:

• Корпус и сварные швы: Емкости из нержавеющей стали марки SS304 или SS316L, фланцы или зажимные втулки.
• Уплотнения и прокладки: уплотнительное кольцо крышки, прокладки отверстий и все прокладки хомутов.
• Фильтрующий элемент: медиа, торцевые накладки, сердечник и несущая конструкция.
• Аксессуары: манометры, клапаны сброса давления и слива, а также запорные клапаны.

Тепло воздействует на все четыре фактора одновременно. Оно влияет на предельное давление, которое может выдержать узел, на поведение эластомеров, на влияние вязкости на перепад давления, а также на степень затяжки соединения после охлаждения.

Именно поэтому одна лишь надпись “нержавеющая сталь, высокотемпературная” практически ничего не говорит покупателю. Опубликованные номинальные характеристики для одной и той же марки материала варьируются в зависимости от конструкции. Компания Lvyuan указывает для своей продукции максимальные значения 90 °C и 10 бар Корпус многокартриджного фильтра из нержавеющей стали SS304/316L, но 120 °C и 10 бар для его Корпус линейного фильтра из нержавеющей стали. Эта разница, скорее всего, обусловлена выбором конструкции, способа крепления, уплотнения и комплектующих, а не маркой стали. Практическое правило гласит, что компонент с наименьшими номинальными характеристиками определяет пределы работоспособности всей сборки.

Таблица соотношений «симптом–причина» для корпусов фильтров, обслуживаемых в горячем состоянии

Используйте эту таблицу для уточнения характера неисправности перед заменой деталей. В ней перечислены вероятные причины, а не подтверждённые диагнозы; выбор правильного способа устранения неисправности зависит от типа жидкости, уплотнительного состава и режима эксплуатации.

Симптом	Вероятные причины при эксплуатации в условиях высоких температур	Сначала проверьте	Направление корректировки
Утечка в области крышки или зажима после нагрева	Остаточная деформация уплотнения, неправильный выбор эластомера, повреждение уплотнительной поверхности, ослабление соединения после термоциклирования	Состояние уплотнительного состава и его срок службы, состояние канавок и торцевых поверхностей, степень затяжки затвора в соответствии с инструкциями производителя	Замените уплотнение на уплотнение, рассчитанное на данную жидкость и температуру; установите крышку на место
Утечка, возникающая во время охлаждения	Различное усадка корпуса, фланца и прокладки; затвердевшее уплотнение, которое больше не восстанавливает свою форму	Имеет ли уплотнение необратимую деформацию; состояние болта или зажима	Заменить уплотнительную пасту или тип прокладки; проверить скорость нагрева и охлаждения
Падение давления растёт быстрее, чем при давлении окружающей среды	Повышенная концентрация частиц (например, накипь в паропроводах), забивание фильтрующего материала, неверная базовая линия	Падение давления на очищающем элементе, измеренное в горячем состоянии, выше источника загрязнения	Добавьте грубую предварительную фильтрацию; переукажите номинальную точность в микронах; установите базовую линию при высокой температуре
Частицы вниз по течению	Повреждённый или разрушенный элемент, уплотнение не прилегает, обходной канал вокруг торцевой крышки	Состояние элемента, уплотнение торцевой крышки, тип картриджа и его посадка	Замените элемент; убедитесь, что разъем картриджа соответствует корпусу
Деформированный или сжатый патрон	Перепад давления, превышающий предельное значение для элемента при данной температуре; изменение направления давления при отключении	Номинальная температура элемента и номинальное перепадение давления; порядок отключения	Выберите жесткий элемент или элемент с опорным сердечником; добавьте обратные клапаны или средства управления, предусмотренные технологической инструкцией
Точечная коррозия, пятна или трещины вблизи сварных швов и точек соприкосновения хомутов	Хлоридсодержащие среды или вода для очистки, щели под прокладками, остаточные напряжения	Содержание хлоридов в технологической и промывочной воде; местоположение повреждения	Проанализируйте состав чистящих средств; рассмотрите возможность использования материалов, предназначенных для эксплуатации в среде с содержанием хлоридов
Датчик или вентиляционное отверстие протекает, показания нестабильны	Дополнительное оборудование, рассчитанное на давление ниже давления в корпусе, конденсат или тепло в манометрической линии	Характеристики аксессуаров и монтажные уплотнения	Укажите, что температура аксессуаров должна соответствовать температуре корпуса

Почему корпус фильтра протекает при высокой температуре?

Утечка, которая появляется или усиливается при нагревании трубопровода, чаще всего связана с системой уплотнения. При этом наблюдаются три типичных механизма.

Несоответствие состава и температуры. Эластомеры различаются по предельной температуре и совместимости с жидкостями, поэтому уплотнение, рассчитанное на определенную температуру, все равно может выйти из строя при использовании с неподходящей средой. Один Сравнение материалов уплотнительных колец В нем кратко изложена общепринятая исходная позиция: EPDM — для воды и пара, FKM — для высоких температур, масел и химикатов. Это означает, что FKM не всегда является “более качественным” выбором для паропровода, а EPDM плохо подходит для горячего масла. При выборе следует руководствоваться техническими паспортами конкретного состава, а не общим названием семейства материалов.

Остаточная деформация при сжатии и термоциклирование. Уплотнение, находящееся под сжатием при определенной температуре, постепенно теряет способность к восстановлению формы. После нескольких циклов нагрева и охлаждения оно может обеспечивать герметичность в горячем состоянии и давать утечку в холодном — или наоборот. Таким образом, частые циклы могут сократить срок службы уплотнения в большей степени, чем непрерывная работа при одной и той же максимальной температуре.

Конструкция застежки. Каждый тип соединения ослабляется по-разному в процессе эксплуатации. Корпус фильтра из нержавеющей стали в стиле CUNO сочетает в себе санитарный зажимной фитинг с резьбовыми входным и выходным отверстиями, поэтому уплотнение резьбы создает дополнительный путь утечки, который необходимо проверить. Данный корпус санитарного картриджного фильтра из нержавеющей стали использует быстроразъемную застежку с зажимной лентой и зажимные соединения. Работа зажимных соединений зависит от чистоты и правильной установки прокладки, поэтому изношенные прокладки и затяжка, не соответствующая инструкциям производителя, являются типичными причинами неисправностей. Фланцы с болтовым соединением требуют равномерной нагрузки на болты и прокладки, устойчивой к воздействию температуры.

Прежде чем что-либо заменять, запишите тип уплотнительного состава, дату установки, количество циклов нагрева, а также укажите, возникает ли утечка в горячем, холодном состоянии или в обоих. Обычно это позволяет выявить причину быстрее, чем при разборке.

Почему номинальные значения температуры и давления не являются независимыми

Корпус, для которого указаны максимальное давление и максимальная температура, не обязательно выдерживает оба этих параметра одновременно. При работе с паром эти два параметра физически взаимосвязаны. Паровые столы Spirax Sarco Покажите, что температура насыщенного пара при давлении 0 бар г составляет 100 °C, при 3 бар г — 144 °C, при 4 бар г — 152 °C, а при 7 бар г — 170 °C.

Гипотетический пример: корпус с маркировкой “10 бар, 150 °C” установлен на линии насыщенного пара при давлении 5 бар g. Температура насыщенного пара при этом давлении составляет около 159 °C, поэтому температура в линии уже превышает указанное максимальное значение, хотя давление составляет лишь половину номинального. В случае насыщенного пара максимальные значения 10 бар и 150 °C не могут быть достигнуты одновременно, поэтому для того, чтобы указанные цифры имели смысл, необходимо привести их к комбинированному значению давления и температуры.

При использовании пара уточните у поставщика допустимое давление при расчетной температуре, а не просто два отдельных максимальных значения. Оригинальный корпус парового фильтра из нержавеющей стали Предлагается с фланцевыми соединениями DN50–DN150, максимальной температурой 150 °C, максимальным давлением 10 бар, а также с отверстиями для сброса давления и слива. Тот же принцип применим к любому аналогичному паровому корпусу: необходимо проверить соответствие номинальных характеристик фактическому давлению пара в вашей линии.

Качество пара также имеет значение. Компания Spirax Sarco отмечает, что котел, производящий насыщенный пар, редко выдает сухой пар 100%, и что пар, как правило, содержит капли воды. Несливленный конденсат может скапливаться в корпусе, способствовать образованию накипи на нагревательном элементе и вызывать гидравлические удары. Убедитесь, что сливные и вентиляционные отверстия имеются, правильно размещены с учетом ориентации установки и подключены к системе отвода конденсата.

Горячий газ вызывает износ в области уплотнений и прокладок. Это Корпус газового фильтра из нержавеющей стали типа T Может быть выполнен с использованием таких материалов, как PTFE, PP, PES или нержавеющая сталь, причем эти материалы по-разному переносят воздействие высоких температур. Поэтому в линии с горячим сжатым воздухом или азотом рабочий элемент или уплотнение могут достичь предельной температуры задолго до того, как это произойдет с корпусом.

В паровом режиме также меняется выбор нагревательного элемента. Жесткий металлический элемент, такой как съемный элемент из спеченного металла в корпус картриджного фильтра из спеченной нержавеющей стали с фланцем, сохраняет свою структуру под воздействием высокой температуры, в отличие от многих полимерных материалов. Однако «жесткость» не означает «безграничность». Уточните пределы температуры и перепада давления для данного элемента отдельно от номинальных характеристик корпуса.

Устранение неисправностей, связанных с высоким перепадом давления и повреждением элемента

Проблемы с перепадом давления при работе в условиях высоких температур обычно возникают по двум причинам: элемент нагружается быстрее, чем ожидалось, либо от него требуется выдерживать перепад давления, превышающий его допустимые пределы при данной температуре.

Установите высокую отправную точку. Вязкость жидкости изменяется в зависимости от температуры, поэтому значение перепада давления на чистом элементе, зафиксированное при температуре окружающей среды, не может быть перенесено на условия работы в нагретом состоянии. Зафиксируйте значение перепада давления на чистом элементе при рабочей температуре и расходе, а затем установите пороговое значение для замены, ориентируясь именно на это значение, а не на общее эталонное число.

Соблюдайте ограничения, связанные с температурой данного элемента. Производители картриджей указывают предельные значения перепада давления, которые зависят от направления и температуры. В качестве одного из примеров можно привести:, Рекомендации компании Pall по эксплуатации фильтрующих картриджей для вина ограничивает перепад давления на фильтрующем узле во время обработки паром на месте до 0,3 бар г и предупреждает, что резкие изменения перепада давления могут привести к повреждению фильтра. Данные рекомендации относятся именно к этим конкретным картриджам, а не ко всем элементам, но вывод остается тем же: стерилизация паром накладывает ограничения на изменения давления, которые гораздо более жесткие, чем номинальные характеристики корпуса.

Снизить количество частиц, попадающих в картридж. Накипь и продукты коррозии из горячих трубопроводов быстро забивают мелкие фильтрующие элементы. Грубая ступень фильтрации, расположенная выше по потоку, защищает фильтрующий элемент. А санитарный Y-образный фильтр из нержавеющей стали Съемная перфорированная корзина с размером ячейк 50–300 мкм позволяет удалять крупные твердые частицы перед корпусом картриджа в жидкостной магистрали, при условии, что ее уплотнения и номинальное давление соответствуют условиям эксплуатации.

Внимательно ознакомьтесь с характеристиками многокартриджных моделей. Если одного картриджа недостаточно для обеспечения необходимого расхода, можно использовать корпус, такой как санитарный многокартриджный корпус распределяет нагрузку. На странице указаны значения 10 бар и 150 °C, но при этом отмечается, что допустимые условия зависят от выбранного картриджа и материала уплотнения, что является правильным подходом к интерпретации любых номинальных характеристик корпуса. Более крупные узлы также нагреваются и охлаждаются менее равномерно, поэтому необходимо убедиться, что уплотнения и торцевые крышки подходят для всего цикла, а не только для пиковых значений.

Коррозия и растрескивание при повышении температуры

Повышенная температура ускоряет процессы коррозии, которые в условиях окружающей среды считаются допустимыми. Наиболее значимым из них для корпусов из аустенитной нержавеющей стали является коррозионное растрескивание под напряжением под действием хлоридов. Технические рекомендации компании «Аллейма» по коррозионному растрескиванию под напряжением указывается, что растрескивание под действием хлоридов обычно происходит при температурах выше 60 °C (140 °F) и что аустенитные стали марок ASTM 304 и 316 обладают ограниченной стойкостью к нему даже при очень низком содержании хлоридов и низких температурах.

Из этого вытекают два практических следствия.

1. Сам по себе переход с марки 304 на 316L не решает проблему хлоридного растрескивания. Марка 316L обладает повышенной общей стойкостью к точечной коррозии и щелевой коррозии, однако в руководстве Alleima обе марки характеризуются как имеющие ограниченную стойкость к коррозионному растрескиванию под напряжением. Если в условиях эксплуатации с присутствием хлоридов на корпусе появляются трещины вблизи сварных швов или точек соприкосновения хомутов, для устранения проблемы необходимо контролировать источники хлоридов, напряжение и температуру либо рассмотреть возможность использования материалов, специально предназначенных для данной среды.
2. Вода для промывки относится к технологической жидкости. Циклы горячей CIP-очистки или дезинфекции с использованием хлорированной воды могут привести к попаданию хлоридов в корпус, в котором хлориды в продукте никогда не присутствуют. Проанализируйте весь состав чистящих средств, включая остатки, которые скапливаются под прокладками.

Полировка, пассивация и электрополировка позволяют уменьшить количество участков, на которых начинают образовываться отложения и возникает щелевая коррозия, однако они не обеспечивают полную защиту корпуса. Если существует вероятность воздействия горячих хлоридных растворов, необходимо запросить документацию по сварке и обработке поверхности.

Термоциклирование, переключение и безопасное открытие

Термоциклирование приводит к выходам из строя независимо от пиковой температуры, поскольку каждый цикл вызывает смещение уплотнений, зажимов, фланцев и датчиков.

• Дуплексные системы непрерывного действия. A санитарный корпус дуплексного фильтра из нержавеющей стали позволяет проводить техническое обслуживание одной камеры с корзиной во время работы другой, что позволяет избежать полной остановки линии и сократить количество термических циклов. Компания Lvyuan указывает рабочие параметры данной конфигурации на уровне 6 бар и 100 °C, поэтому она подходит для работы с горячей водой или теплыми жидкостями, но не для более высоких давлений пара, о которых говорилось выше. Перед переключением постепенно доведите резервную камеру до рабочей температуры и проветрите её.
• Мобильные платформы. A мобильная тележка для фильтрации из нержавеющей стали состоит из корпусов, центробежного насоса, санитарных трубопроводов и контрольно-измерительных приборов. Опубликованные предельные значения составляют 6 бар и 80 °C; на странице отмечается, что эти значения зависят от типа картриджа, уплотнений и условий эксплуатации. Рабочие параметры установки, используемой для перекачки горячих жидкостей или горячей очистки, могут ограничиваться не корпусами, а уплотнениями насоса или контрольно-измерительными приборами.
• Открытие горячего корпуса. Перед открытием задвижки необходимо изолировать, сбросить давление и охладить корпус, а также воспользоваться сбросным клапаном, чтобы убедиться, что давление снизилось до нуля. После закрытия клапанов внутри может остаться горячая жидкость и пар. Соблюдайте действующие на вашем объекте процедуры блокировки и работы с оборудованием под давлением, а также руководство производителя для конкретной модели.

Выбор формата корпуса для работы в условиях высоких температур

Не существует единого типа корпуса, подходящего для всех условий эксплуатации при высоких температурах. В таблице приведены максимальные значения давления и температуры, указанные компанией Lvyuan на странице каждого продукта, а также основные моменты, на которые следует обратить внимание при эксплуатации в условиях высоких температур. Это максимальные значения, заявленные производителем, а не результаты независимых испытаний, и их следует проверить с учетом конкретной комбинации давления и температуры в вашей системе.

Формат жилья	Опубликованное максимальное значение (страница товара у поставщика)	Типичные условия эксплуатации в условиях высоких температур	Основной пункт наблюдения
Паровой корпус с фланцами и несколькими картриджами	10 бар / 150 °C	Защита трубопровода технологического пара	Температура насыщения пара в зависимости от заданного давления; слив конденсата
Газовый корпус типа T с одним картриджем	10 бар / 150 °C	Сжатый воздух, азот, технологический газ	Предельное значение состава уплотнительного материала и среды; образование конденсата при охлаждении газа
Санитарный многокартриджный корпус	10 бар / 150 °C	Гигиеническая фильтрация жидкостей	Предельные значения для картриджа и уплотнения могут быть ниже значений, указанных для корпуса
Корпус для одного картриджа типа CUNO	10 бар / 120 °C	Фильтрация промышленных жидкостей	Герметичность крышки и резьбовых отверстий
Встроенный корпус из нержавеющей стали	10 бар / 120 °C	Фильтрация жидкости с использованием картриджей	Материал уплотнения (варианты: силикон, EPDM или FKM) в зависимости от рабочей среды
Санитарный Y-образный фильтр	10 бар / 120 °C	Грубая предварительная фильтрация	Прокладка и уплотнение крышки; чистота корзины
Корпус санитарного дуплексного фильтра-сепаратора	6 бар / 100 °C	Непрерывная грубая фильтрация	Уплотнения клапанов и порядок переключения
Корпус с несколькими картриджами из нержавеющей стали SS304/316L	10 бар / 90 °C	Высокопроизводительная фильтрация жидкостей	Нижняя граница температурного диапазона; большая тепловая масса
Мобильная фильтрующая тележка	6 бар / 80 °C	Переносная или установленная на платформе система фильтрации жидкостей	Ограничения, касающиеся уплотнений насоса, приборов и шлангов или трубок

На страницах с описанием вышеупомянутых санитарных корпусов для однокартриджных и фланцевых спеченных картриджей не указаны максимальные значения давления или температуры, поэтому необходимо запросить эти характеристики у поставщика.

Наивысший рейтинг не всегда означает, что это лучший выбор. Корпус с более высокой максимальной температурой может потребовать использования другого уплотнения, класса фланца или элемента, но все это не поможет, если настоящей проблемой является частота циклов, источник хлоридов или предельное значение перепада давления в картридже. Лучший подход заключается в том, чтобы сначала определить фактические условия эксплуатации, включая нормальную и максимальную температуру, а затем выбрать конфигурацию с наименьшим риском, которая однозначно обеспечит их соблюдение.

Что необходимо указать перед тем, как запросить расценки на ремонтные работы при работе оборудования?

Четко сформулированный запрос предложений снижает вероятность получения корпуса, который выглядит правильным на бумаге, но не работает должным образом. Укажите:

• Среда и фаза: жидкость, газ, насыщенный или перегретый пар, а также химический состав среды, включая хлориды и моющие средства.
• Нормальные и предельно неблагоприятные значения температуры и давления: оба значения вместе, включая предельные режимы и давление при расчетной температуре.
• Профиль цикла: частота нагрева и охлаждения линии, скорость нагрева, а также то, применяется ли CIP, дезинфекция горячей водой или стерилизация паром.
• Уплотнительный состав: тип эластомера или прокладки, а не просто “высокотемпературное уплотнение”, а также среду, с которой оно должно работать.
• Сведения об элементе: рабочая среда, степень очистки по микронам, предельное значение температуры, предельное значение перепада давления и тип соединения картриджа (DOE, 222 или 226).
• Связи и завершение: размер фланца, резьбовые или зажимные патрубки, а также тип затвора.
• Материалы и отделка: SS304 или SS316L, полировка или электрополировка, пассивация и документация по сварке.
• Аксессуары: номинальные характеристики манометров, вентиляционных клапанов, сливных клапанов и арматуры.
• Тестирование и документация: испытания под давлением, сертификаты на материалы и все применимые к вашему рынку требования к оборудованию, работающему под давлением.
• Коммерческие условия: количество, график поставки, а также комплекты запасных уплотнений и элементы.

Предоставление всех этих сведений в совокупности позволяет производителю убедиться в том, что корпус, уплотнения и детали подходят для полного цикла работы ещё до начала производства.

Часто задаваемые вопросы

Какова наиболее распространённая причина утечки в корпусе фильтра при работе в условиях высоких температур?

Наиболее вероятной причиной неисправности является система уплотнения. Под воздействием высокой температуры уплотнения могут деформироваться под давлением, затвердевать или разбухать, а термоциклирование приводит к ослаблению зажимов и фланцевых соединений. Перед заменой корпуса проверьте состояние уплотнительного состава, срок его службы, состояние уплотнительных поверхностей и степень затяжки соединений в соответствии с инструкциями производителя.

Подходит ли корпус, рассчитанный на давление 10 бар и температуру 150 °C, для любой паровой линии с давлением до 10 бар?

Нет. Температура пара повышается с ростом давления: температура насыщенного пара составляет около 152 °C при давлении 4 бар г и 170 °C при давлении 7 бар г. Уточните у поставщика допустимое давление при заданной вами расчетной температуре и отдельно проверьте уплотнения, элементы и принадлежности.

Является ли сталь SS316L более подходящим материалом для корпусов фильтров, работающих при высоких температурах, чем сталь SS304?

Сталь SS316L обладает повышенной стойкостью к точечной коррозии и коррозии в щелях, однако она не исключает риска хлоридной коррозии под напряжением, которая обычно возникает при температуре выше 60 °C. Необходимо контролировать содержание хлоридов и уровень напряжения, а в случае невозможности избежать воздействия этих факторов следует рассмотреть возможность использования других материалов.

Какой материал уплотнения лучше выбрать для корпуса фильтра, работающего в условиях высоких температур?

Это зависит от рабочей среды и температуры. EPDM обычно используется для воды и пара, а FKM — для высоких температур, масел и химических веществ. Уточните допустимый температурный диапазон конкретного состава и его совместимость с технологическими и очищающими жидкостями.

Почему падение давления растёт быстрее, когда система нагрета?

Распространенными причинами являются повышенная концентрация частиц, образующихся в результате образования накипи и коррозии, а также то, что базовое значение измеряется при температуре окружающей среды. Вязкость зависит от температуры. Зафиксируйте базовое значение для чистой горячей жидкости и рассмотрите возможность установки грубого фильтра перед измерительным прибором.

Что нужно сделать перед тем, как открыть корпус горячего фильтра?

Изолируйте корпус, сбросьте давление через вентиляционное отверстие, дайте ему остыть и убедитесь в отсутствии давления, прежде чем ослаблять зажимное устройство. После закрытия клапанов внутри может остаться горячая жидкость или пар. Соблюдайте процедуры блокировки и изоляции на объекте, а также руководство производителя.
