Как проверить корпуса фильтров на наличие повреждений, полученных при транспортировке
Оборудование для фильтрации может поступить сюда с помятой коробкой, одним помятым краем поддона и водителем-поставщиком, который уже нервно поглядывает на часы, в то время как настоящая неисправность тихо скрывается в муфте сливной трубы, пазу зажима, гнезде картриджа, кромке сварного шва или канале уплотнительного кольца — местах, на которые никто не обращает внимания до момента ввода в эксплуатацию. Кто же захочет обнаружить это под давлением?
Сразу скажу то, что не всем приятно слышать: основные проблемы при оценке недвижимости, связанные с некачественными фильтрами, возникают на этапе приобретения, а не при эксплуатации. Договор на жилье заключается слишком поспешно. Фотографии делают слишком поздно. Кто-то говорит: “Выглядит неплохо”. Затем устройство вводится в эксплуатацию, прокладка начинает протекать, картридж пропускает, или резьба чаши начинает вести себя странно уже после первого цикла затяжки.
Ничего страшного, удачи. Это сбой процесса.
Надлежащая проверка груза на наличие повреждений — это не просто визуальный осмотр. Это принятие регламентированного решения: одобрить, задержать, провести ремонт, вернуть или отклонить. Независимо от того, из чего изготовлен корпус — из нержавеющей стали, полипропилена, углеродистой стали, прозрачного SAN, поликарбоната, стеклопластика или небольшого пластикового корпуса для водяного фильтра, — перед установкой в ходе проверки необходимо решить один важный вопрос:
Сможет ли эта деталь надежно герметизировать, удерживать картридж и выдерживать рабочее давление без неожиданных повреждений?
Почему повреждения корпусов фильтров при транспортировке недооцениваются
Фильтры для недвижимости — это сложный груз. Они негибкие, имеют резьбу, закреплены, часто отполированы, нередко рассчитаны на работу под давлением и редко сохраняют гибкость после удара. Насос может «простить» поцарапанный край краски. А фильтр для недвижимости с поврежденной крепежной поверхностью — нет.
Мне доводилось видеть, как приемные группы уделяют чрезмерное внимание повреждениям наружной оболочки, упуская при этом более серьезные дефекты: овальное впускное отверстие, сколы на резьбе чаши, зажимное кольцо, которое больше не прилегает ровно, или прокладку, которая во время транспортировки была прижата к смещенной крышке. Именно в таких случаях повреждения корпуса фильтра обходятся дорого.
Суровая реальность? Недвижимость не обязательно должна выглядеть заброшенной, чтобы представлять опасность.
Корпус из нержавеющей стали марки 304 или 316L может выдержать падение с поддона без видимых повреждений, однако вставные сопла всё же могут подвергаться нагрузкам. На корпусе из полипропилена (PP) может появиться едва заметный белесый след вокруг формованного ребра, что зачастую свидетельствует о растяжении полимера. Прозрачная чаша может выглядеть нормально при освещении на складе, но при очистке, под давлением или под воздействием чистящих химикатов на ней могут появиться трещинки.
И нет, одного только испытания под давлением недостаточно, чтобы решить все проблемы. Испытание под давлением подтверждает наличие определённого состояния в конкретный момент времени. Оно не позволяет автоматически проверить будущую термоциклическую устойчивость, химическую совместимость, восстановление прокладки, исправность резьбы или правильное расположение картриджа.
Начиная с карантина, а не с оптимистичных прогнозов
Первый ход — «выгорание». Отлично.
Не устанавливайте корпус. Не выбрасывайте упаковку. Не “прибирайте” её сразу. Поместите всю партию в место хранения и рассматривайте её как доказательственное вещество до завершения проверки.
Прежде чем предпринимать какие-либо действия, сделайте фотографии. Сфотографируйте поддон, этикетки на картонных коробках, обвязочную ленту, пенопласт, поддоны, следы ударов, влажные участки, утечки, указания по обращению, знаки, свидетельствующие о повреждении при транспортировке, а также расположение корпуса внутри упаковки. Если имеется коносамент, накладная, упаковочный лист или бирка на ящике, сфотографируйте и их.
Это не восхваление документации. Это вопрос выживания.
Споры по поводу грузов, как правило, обходятся дорого покупателю, который подписывает накладную без замечаний, открывает груз с опозданием и неправильно оформляет документы. Если груз поступает с повреждениями, ваши данные об осмотре должны достаточно четко отражать цепочку ответственности, чтобы впоследствии никто не смог утверждать, что повреждение возникло после доставки.
Пакет необходимых документов должен включать:
Дата и время отправки
Название поставщика и номер мониторинга
Заказ на поставку и номер версии
Фотографии до распаковки
Фотографии процесса распаковки
Фотографии каждого фактора повреждения с указанием диапазона
Имя оценщика
Первое решение: принять, отложить, отклонить или передать на рассмотрение дистрибьютору
Рейтинг нагрузки, материал, материал уплотнения и предполагаемое решение
Если вы приобрели запасные элементы одновременно, проверьте и их. Помятый картриджный корпус или разбитая торцевая крышка могут привести к утечке, даже если корпус выглядит исправным. Для систем с большим количеством картриджей сравните имеющиеся элементы с подходящими моделями из той же серии, например: промышленные фильтрующие картриджи из спеченной стали или заменить Картриджи с полипропиленовым осадочным фильтром для очистки воды, прежде чем делать вывод, что недвижимость — это единственная опасность.
Последовательность проверки корпуса фильтра, которой я руководствуюсь
Настоящая тщательная проверка недвижимости должна проходить от внешнего к внутреннему, от очевидного к скрытому, от поверхностных осмотров к тщательным проверкам. Именно из-за бессистемных проверок и упускаются дефекты.
Сначала осмотрите упаковку. Затем корпус. Затем соединительные элементы. Затем систему крепления. После этого — разъем картриджа. Затем — аксессуары. И только если устройство пройдет все эти проверки, приступайте к контролируемому отбору.
Эта серия имеет большое значение.
1. Проверьте покрытие на наличие повреждений, следов от напряжения, трещин и деформаций
В случае стальных корпусов следует обратить внимание на повреждения вблизи сварных швов, патрубков, седл хомутов, опорных ножек, распорок, вентиляционных отверстий, отверстий для сливных труб, а также оценить состояние элементов крепления. Небольшая вмятина на открытой поверхности корпуса может носить чисто косметический характер. Вмятина у основания сварного шва — это совсем другое дело. А вмятина рядом с гигиенической втулкой — это уже совсем другой случай.
Чтобы найти объекты недвижимости, связанные с полимерами, выполните поиск по:
Ноты с белым напряжением
Мелкие трещины
Ссадина в виде чашеобразной раны
Появление теней или трещин
Сдавленные ребра
Звезды «Impact»
Неокруглые чаши
Деформированные плоские поверхности гаечного ключа
Для прозрачных корпусов используйте косо направленный свет. Прямой свет, как в складе, создает искажения. В прозрачной чаше трещины могут оставаться незаметными, пока вы не повернете её под свет или не протрёте чистым полотенцем. Компактные устройства, такие как прозрачный корпус фильтра для воды с картриджем из полипропилена требует дополнительного учета факторов неопределенности, поскольку сама тарелка служит одновременно предельной поверхностью под давлением и смотровым окном для оценки внешнего вида.
2. Проведите оценку состояния портов, шлангов, фланцев и втулок
Именно здесь я сбавляю темп.
Резьбу необходимо начинать наносить аккуратно вручную. Если резьба типа NPT, BSP, G или гигиеническое соединение сразу же сопротивляется, прекратите работу. Не пытайтесь “прогонять” резьбу силой, если не хотите превратить повреждения, полученные при транспортировке, в повреждения, нанесенные собственными руками.
Обратите внимание на:
Межрезьбовые метки
Сплющенные гребни струн
Трещины в женских разъемах
Сопла овальной формы
Изогнутые втулки
Поврежденные кромки трикламповых соединений
Скребки для торцевой поверхности фланца
Несовпадение входных и выходных звеньев

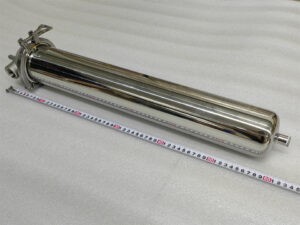

На корпусах из нержавеющей стали я провожу линейкой по всей поверхности фланцев и кромкам втулок. На небольших пластиковых корпусах я сначала проверяю прилегание чаши к головке без прокладки, но с установленной прокладкой. Если детали заклинивают, качаются или затягиваются неравномерно, значит, что-то сместилось.
3. Проверьте прокладки и уплотнения корпуса фильтра
Прокладки — верные свидетели.
Уплотнитель, сместившийся во время транспортировки, может иметь следы сдавливания с одной стороны и отсутствовать с другой. Уплотнительный кольцо, сдавленное в процессе транспортировки, может иметь вид небольшого серповидного надреза. Уплотнения из EPDM, NBR, силикона, PTFE и FKM ведут себя по-разному, но ни одно из них не должно иметь деформаций, вмятин, надрезов, вздутий или загрязнений частицами уплотнительной набивки.
Очень осторожно извлеките прокладку и осмотрите паз. Паз должен быть чистым, непрерывным и неповрежденным. Обратите особое внимание на линию разъема на литых пластиковых головках и на обработанный на станке паз на крышках из нержавеющей стали. Царапина на крепежной поверхности может стать причиной утечки.
Я заменяю все прокладки, которые вызывают у меня подозрения. Всегда. Дешевая прокладка может привести к провалу дорогостоящего запуска.
4. Проверьте посадку картриджа и центрирование изделия
Фильтр может пройти проверку на герметичность, но при этом не обеспечивать надлежащую фильтрацию.
Это утверждение вызывает беспокойство у людей, поскольку они хотят, чтобы напряжение было решающим фактором. Но это не так. Если гнездо картриджа треснуло, перекосилось или повредилось, система может пропускать твердые частицы, при этом по-прежнему выдерживая нагрузку как настоящий чемпион.
Оцените:
Нижнее сиденье
Ведущая пружина или прижимная пластина
Соединительный столб
Сообщение об объекте
Руководство по картриджам
Сторона с ножом
Ровная поверхность седла прокладки
Место установки торцевого контакта
Для систем из нержавеющей стали сравните характеристики седла с техническими характеристиками картриджа. Если в вашей системе присутствуют условия, связанные с высокими температурами и большим перепадом давления, корпус в сочетании с поставщик долговечных фильтров из спеченной нержавеющей стали для отрасли Не следует относиться к нему как к одноразовому фильтрующему блюду для клиентов. Сопротивление в фильтре выше. Последствия обхода фильтра более серьезны.
5. Проверить фиксаторы, вентиляционные отверстия, сливные трубы, глушители и другие устройства
Доставка поврежденных деталей, например мелких деталей.
Давление определяет степень изгиба. Винты воздухоотводных клапанов ломаются. Сливные пробки теряют целостность резьбы. Пластиковые глушители и пневматические устройства могут подвергаться ударам ещё до того, как на основных элементах системы появятся какие-либо заметные повреждения. Если система включает в себя оборудование для выпуска воздуха или пневматического усиления, проверьте такие устройства, как Глушитель из полиэтилена с пневматическим приводом а не считать их гарантированным бонусом.
Повреждение вентиляционных или сливных труб может привести к трём проблемам: утечке, выбросу вредных газов и недостоверным результатам при проверке.
Таблица проверки: принять, отложить или отклонить?
Используйте эту таблицу в качестве руководства при принятии решений на приемном этапе. Она составлена намеренно с учетом консервативных подходов. Заводы теряют больше денежных средств из-за поспешного одобрения, чем из-за строгого карантина.
Место проведения проверки
Принять
Запись с отзывом дистрибьютора
Отклонить или изменить
Контейнер или клетка
Незначительные потертости, без проколов, без деформаций, без следов попадания влаги
Фотографии, проект, серийный номер, заказ, примечания поставщика — всё готово
Некоторые фотографии отсутствуют, но проблема заметна
Отсутствие документов и серьезная проблема, связанная с безопасностью и охраной
Когда следует применять неразрушающий контроль, гидростатические испытания или капельные испытания
Не каждый поврежденный корпус требует полного неразрушающего контроля. Однако некоторые — да.
В случае промышленных корпусов из нержавеющей или углеродистой стали визуальный осмотр может оказаться недостаточным, если повреждение расположено вблизи сварного шва, патрубка, выступов, зажимного соединения или границы раздела под давлением. Капиллярный контроль позволяет выявить поверхностные трещины. Магнитопорошковый контроль может применяться к ферромагнитным материалам. Ультразвуковой контроль может помочь в тех случаях, когда необходимо определить степень истончения стенок, глубину вмятин или деформацию от удара.
Гидростатические испытания вполне подходят, однако мне не нравятся неформальные проверки давления, проводимые в условиях «кинотеатра на складе». Надлежащее испытание требует контролируемого давления, последовательной установки оборудования, откалиброванных измерительных приборов, безопасных ограждений, фиксированного времени выдержки и четких критериев «прошел/не прошел». Испытания поврежденных объектов недвижимости с использованием воздуха сопряжены с большим риском, поскольку сжатый газ обладает высокой энергией. С водой ситуация менее драматична. А драматичность — это плохо.
Для небольших корпусов водяных фильтров после проверки внешнего вида и габаритов может быть целесообразно провести испытание на герметичность при низком давлении. В случае корпусов типа ASME или корпусов, работающих под высоким давлением, необходимо соблюдать требования к закупке, соответствующие нормы, инструкции поставщика и меры безопасности на объекте.
Если корпус используется в условиях воздействия растворителей, паров, сжатого воздуха, горячего масла, щелочей, кислот или пищевых жидкостей, следует усилить меры предосторожности. Химический состав веществ имеет значение. Гидроксид натрия, H₂SO₄, этанол, дизельное топливо, горячая вода и сжатый воздух по-разному влияют на состояние пластиковых деталей и уплотнений.
Компоненты, которые я заменяю также в тех случаях, когда руководство выражает недовольство
Перед началом работы я заменяю прокладки, уплотнительные кольца, сломанные фитинги, подозрительные сливные трубы, разорванные вентиляционные трубки, искривленные хомуты и поврежденные заглушки. Кроме того, я заменяю все картриджи, которые подверглись сильному сдавливанию.
Да, это требует денежных затрат.
Однако сравните ситуацию с набором пломб и ситуацию с закрывающим устройством, загрязненной партией товара, утечкой воды внутри электрощита или отклоненной претензией по грузу из-за того, что устройство было установлено до того, как был зафиксирован ущерб. Недорогие решения очень быстро обходятся дорого.
Мое правило предельно ясно: если какой-либо компонент обеспечивает герметичность, удерживает картридж или регулирует сброс давления, он не подпадает под действие положения о погрешности.
В том числе прокладки и уплотнения корпуса фильтра. Особенно они.
Документация: подготовьте документы для подачи страхового иска до возникновения спора
Осмотр груза на предмет повреждений — это наполовину механическая работа, а наполовину — обеспечение правовой защиты. Людям не нравится это слышать. Но это так и есть.
При межштатных грузоперевозках в США повреждение груза часто становится предметом спора об ответственности перевозчика. За пределами США конкретные правила могут отличаться, однако практический вывод остается тем же: фиксируйте повреждения до использования груза, сохраняйте упаковку и не изменяйте доказательства до тех пор, пока дистрибьютор или перевозчик не примет меры.
В ваше дело должны быть включены следующие документы:
Распределительный счет с указанием ущерба
Фотографии до распаковки
Фотографии объекта недвижимости в комплекте

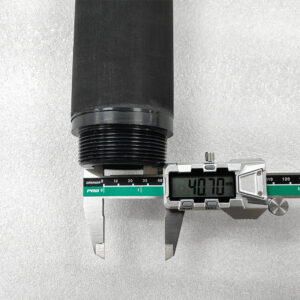

Фотографии крупным планом с линейкой или штангенциркулем
Заказ на поставку
Счёт-фактура
Упаковочный лист
Модель и идентификационный номер изделия
Уровень стресса
Качество материала, например, нержавеющая сталь 316L или полипропилен (PP)
Материал уплотнения, например EPDM, FKM, PTFE или NBR
Контрольный список для оценки
Результаты экзаменов
Слаженные действия поставщиков
Если вы сначала оформите сделку с недвижимостью, а потом начнете жаловаться, вы фактически подрываете свои собственные шансы на успех. Понимаю, что это звучит жестко. Но именно так и заканчиваются страховые иски.
Распространенные ошибки, которые я замечаю при обслуживании корпусов фильтров после повреждений при транспортировке
Первая ошибка — чистка корпуса перед фотографированием. При этом стираются следы от загрузки, царапины, грязь от ударов, а порой и самые убедительные свидетельства следов воздействия и нагрузки.
Вторая ошибка заключается в том, что проверяют только видимую часть. Недвижимость, которая наехала на поддон, может иметь повреждения на нижней стороне, за раскосом или возле водостока, которые никто не проверяет.
Третья ошибка заключается в повторном использовании исходной прокладки под предлогом того, что “она входила в комплект”. Прокладка, которая оказалась здесь, зажатая под смещенной крышкой, в практическом смысле уже не является новой.
Четвёртая ошибка заключается в том, что при осмотре недвижимости, на которой нет видимых дефектов, вы полагаетесь только на собственную оценку. Отсутствие видимых дефектов не означает, что объект безопасен. Это означает лишь то, что вы сможете быстрее обнаружить некоторые проблемы, если знаете, на что обратить внимание.
Пятая ошибка — неправильная установка картриджа. Если картридж гремит, поворачивается, доходит до дна раньше времени или не доходит до конца, что мешает равномерному прессованию, это может свидетельствовать о внутренней утечке в корпусе. Это означает неэффективную фильтрацию без внешних признаков утечки. «Тихая» поломка. Самый страшный вид поломки.
Практический пошаговый список
Вот порядок действий, который я рекомендую, если вам нужно проверить состояние фильтров после повреждений, возникших при распределении:
Переместить груз в карантин.
Сфотографируйте поддон, контейнер, этикетки и видимые факторы, влияющие на результат.
Перед подписанием накладной на доставку, если это ещё возможно, обратите внимание на наличие повреждений.
Сохраните всю упаковку.
Уточните модель, наименование изделия, размеры, номинальное давление и тип уплотнения.
Осмотрите покрытие корпуса при ярком косонаправленном освещении.
Осмотрите все патрубки, шланги, втулки, фланцы, вентиляционные отверстия и сливные отверстия.
Снимите и осмотрите прокладки и уплотнения фильтра системы газоотвода.
Установите соответствующий картридж на место, не выполняя при этом выравнивание.
Проверяет устройства, оценивает их состояние, подключает, фиксирует и закрепляет.
Примите решение: одобрить, приостановить, заменить компоненты, вернуть или отклонить.
Проведите проверку на герметичность или испытание под нагрузкой сразу после успешного прохождения эстетической и размерной проверки.
Если степень повреждения неясна, зафиксируйте результат и получите разрешение от поставщика перед установкой.
Вот такой процесс. Ничего экстравагантного. Но чрезвычайно эффективный.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Как именно проводится оценка недвижимости после причинения ущерба?
Осмотр фильтрующих узлов после доставки включает в себя изоляцию устройства, фотографирование упаковки изделия и мест повреждений, проверку покрытия, портов, зажимных хомутов, резьбы, прокладок, уплотнений и гнезда картриджа, а также проведение перед установкой контрольных испытаний на герметичность или давление с фиксацией результатов на видео в сопоставлении с техническими характеристиками, указанными в спецификации заказа, и правилами техники безопасности и охраны на объекте.
После первого прохода обратите внимание на скрытые места возможного отказа: уплотнительные канавки, подножки сварных швов, резьбовые выступы, трещины на прозрачной чаше, крепежные элементы картриджа и аксессуары. Если какая-либо поверхность, подверженная давлению, уплотнительная поверхность или опорная деталь картриджа повреждена, не устанавливайте корпус, а отправьте его поставщику для оценки.
Можно ли воспользоваться услугой «Фильтр недвижимости», если упаковка повреждена, но сам корпус выглядит в порядке?
Корпус фильтра с поврежденной упаковкой нельзя устанавливать до тех пор, пока он не пройдет зарегистрированную приемочную проверку, поскольку в результате деформации контейнера, падения поддона, удара вил погрузчика или боковой нагрузки могут деформироваться уплотняющие поверхности, резьбовые отверстия, гнезда картриджей или полимерные чаши, при этом на первый взгляд на них могут не быть заметны видимые внешние трещины.
Наиболее надежный подход заключается в том, чтобы сфотографировать поставку, сохранить упаковку товара, осмотреть изделие от корпуса до гнезда патрона, заменить сомнительные уплотнения и провести утвержденную проверку на герметичность только после успешного прохождения визуального и размерного контроля.
Каковы наиболее распространенные признаки повреждений корпуса фильтра?
К числу наиболее характерных признаков повреждений фильтрующих элементов относятся: трещины или сеть микротрещин на пластиковых корпусах, сколы на металлических оболочках, погнутые втулки, поврежденная резьба, сплющенные прокладки, ослабленные зажимные хомуты, поврежденные гнезда картриджей, поврежденные датчики, деформированные сливные отверстия, а также места утечки вокруг канавок уплотнительных колец или уплотняющих поверхностей крышки.
Даже незначительные дефекты заслуживают внимания, поскольку корпуса фильтров работают в условиях нагрузок, вибрации, перепадов температуры и воздействия химических веществ. Незначительная трещина вблизи литого отверстия или сварного шва может расшириться после ввода в эксплуатацию, особенно при использовании горячей воды, сжатого воздуха, растворителей или коррозионных растворов.
Следует ли заменить прокладки и уплотнения корпуса фильтра после повреждения?
Прокладки и уплотнения фильтров для газовых установок следует заменять при обнаружении повреждений, таких как порезы, зазубрины, разбухание, сдавливание, скручивание, загрязнение, неравномерное сжатие или непредвиденные проблемы с пространством для хранения, поскольку эти детали обеспечивают герметичное уплотнение и их замена обходится дешевле, чем устранение утечки в установке или загубленная технологическая партия.
Даже если само оборудование проходит проверку, поврежденное уплотнительное кольцо может стать причиной утечек при запуске. Убедитесь, что материал уплотнения подходит для рабочей жидкости: EPDM, FKM, силикон, PTFE и NBR не являются взаимозаменяемыми с точки зрения температурного диапазона или химической стойкости.
Достаточно ли проверки под давлением после повреждений при транспортировке?
Герметичностные испытания явно недостаточны в случае повреждений, полученных при транспортировке, поскольку они показывают лишь, что корпус выдержал определённую проверку в конкретный момент времени, в то время как визуальный осмотр, проверка размеров, оценка состояния прокладок, проверка посадки картриджа и оценка состояния вспомогательных узлов позволяют выявить проблемы, которые впоследствии могут привести к обходу системы, отложенным утечкам или опасной эксплуатации.
Используйте проверку давления или герметичности в качестве окончательного подтверждения, а не в качестве первоначального фильтра. Если в оборудовании имеются поврежденные колонны, треснувшие патрубки, деформированные гнезда картриджей или уплотнения сомнительного качества, тестирование может лишь подтвердить, что процедура оценки была проведена поспешно.
Прежде чем ввести это жилое помещение в эксплуатацию
Оценка состояния товара после повреждения при транспортировке — это не придирчивость. Речь идет о том, чтобы не допустить, чтобы проблема с товаром была признана производственным браком.
Осмотрите упаковку изделия. Проверьте предельное давление. Осмотрите патрубки. Проверьте прокладки и уплотнения корпуса фильтра. Осмотрите гнездо картриджа. Запишите все. После этого делайте выбор, опираясь на факты, а не на желания.
Перед монтажом отправьте поставщику системы очистки фотографии повреждений, данные о рабочем давлении, типе жидкости, степени очистки в микронах, материале уплотнений и габаритах оборудования. Пятиминутная консультация может уберечь установку от крайне громкого выхода из строя.
